מדריך בידוד תרמי למבנים בשיטת בנייה "יבשה"

מטרת המדריך

לתת לקורא כלים להבנה של הצרכים והפתרונות
לבידוד תרמי של מבנים הבנויים בשיטת הבנייה ה"יבשה" .

ראשי פרקים :
1. נקודות לתכנון מבנה בעל יעילות בניצול אקלים.
2. מידע חשוב לתכנון בידוד תרמי .
3. חומרי בידוד תרמי -פרוט החומרים.
4. פתרונות אופטימלים לבידוד גג וקיר חיצוני.


בעידן החדש השימוש במכשירי קירור וחימום גרמו לנו
לשכוח את משמעות המיקרו אקלים שסובב את המבנה שלנו.

רמת הבידוד התרמי קובעת לנו את הנוחות האקלימית
של המבנה ואת רמת ההוצאות לאנרגיה.

ההשקעה בבידוד תרמי משתלמת למשתמש לטווח הארוך
ותורמת לשמירת משאבי אנרגיה .

תכנון מתחשב אקלים = תכנון ירוק
חוסך בהוצאות על אנרגיה .



נקודות לתכנון נצילות אנרגיה :




הצללה בעונת הקיץ .

למדריך נצילות אנרגיה לחץ כאן

2. מידע חשוב לתכנון בידוד תרמי

א. גג מחדיר 70% עד 80% מהאנרגיה למבנה .
הקירות 20% עד 30% .
ב.  לבידוד תרמי עובי חומר הבידוד קובע ,
כמה חומר הבידוד יותר עבה יבודד יותר טוב.

ג. עובי קיר - יותר עבה יותר טוב.

ד. הפלדה מוליכה חום , כדי להפחית מעבר חום
יש לחצוץ בין לוחות החיפוי לפלדה ,
ה. קונסטרוקציה כפולה שאין קשר בין שתי המערכות
(מירווח מינימלי 20 מ"מ ) אידיאלית
.

איזו רמה לדרוש ??

1.5 R ומעלה .

3. חומרי בידוד תרמי לבנייה יבשה

צמר לבידוד

צמר זכוכית

חומר בידוד המקובל ביותר
בשימוש בארצות העולם המערבי ,
תחליף לצמר סלעים (יותר זול)
גלילים של צמר חשוף ,

עובי 3 ס"מ עד 10 ס"מ .

גיבוי אלומיניום צד אחד או שניים,

ככל שיהיה עבה יותר טוב יותר .
מגיע ברמות דחיסות שונות
הנמדדת בק"ג למ"ק .
10 ק"ג למ"ק מספיק לתרמיקה.

יתרונות: מחיר
חסרונות: מגרד ביישום,

 צמר לבן סנו ווייט

חומר בידוד חדש יחסית ,
על בסיס פוליפרופילן (נפט).
גלילים מזרונים של צמר חשוף ,
עובי 5 ס"מ עד 10 ס"מ .
עם רדיד אלומיניום צד אחד או שניים,
מגיע ברמות דחיסות שונות נמדד
בק"ג למ"ר .
יתרונות: זול. לא מגרד בזמן יישום .
חסרונות: בעל תכונות בידוד נחותות .

לטבלת השוואת נתונים תרמיים של חומרים שונים
לחץ כאן


צמר סלעים


חומר לבידוד וותיק ומקובל בעולם ,

מקורו בסלע, צבע חום צהוב כהה ,
מזרונים בעובי 2.5 ס"מ עד 10 ס"מ ,
מזרונים עטופים בניילון שחור .
מגיע ברמות דחיסות שונות ,
בדרך כלל משמש לאקוסטיקה ,
מגיע ברמות דחיסות שונות.
נמדד בק"ג למ"ק .
יתרונות: תכונות בידוד תרמי ואקוסטי הגבוהות ביותר ,
חסרונות: כבד יחסית,
מגרד בעבודת היישום, יקר.

צמר אדמה מינרלי

צמר חדשני מבוסס על שימוש בחומרי
הדבקה ביולוגים מתחדשים

במקום כימיקלים כמו
פנול | פורמלהיד | אקריליק | צבעים סינטטים.
חומר הדבקה חזק נוצר בתהליך ייחודי שפותח .
הוצאת הכימיקלים מתהליך הייצור
מונעת פליטת גזים מסוכנים בעיקר בזמן שריפה.
מגיע בגלילים
ברמת דחיסות 12 ק "ג | 24 ק"ג ,
לשימוש תרמי מספיק 12 ק"ג.
יתרונות :לא מגרד חסר ריח .
רמה נמוכה מאוד של אבק
אינו מכיל כימיקלים מסוכנים.



יריעות מגן מזג אוויר

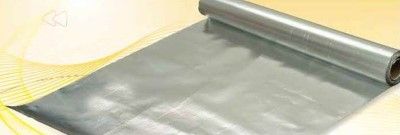

רדידי אלומיניום

שכבות מספר של יריעות אלומיניום דק וניילון בועות
בגלילים במספר רב של אפשרויות :

1.שני רדידי אלומיניום ובניהם רשת לשריון ,
2.שני רדידים ובניהם שכבה אחת ניילון בועות,



3.שני רדידים וביניהם 2 שכבות ניילון בועות.

4.ניילון עם בועות אוויר גדולות במיוחד ועוד ... ועוד..
אופן הפעולה :
החזרה של אנרגיה לכיוון ממנו באה
ובידוד ע"י אוויר כלוא .

יתרונות :
נוחיות ביישום ,
יכול לאטום נגד מים,
מנחית קרינה סלולארית ואלקטרו מגנטית.

יריעת הגנה HardieWrap

פטנט ג'ימס הארדי אוסטרליה .

מיועדת לשימוש ביישומי קיר מאחורי
לוחות לחיפוים חיצוניים.


מונעת חדירה מים,

מאפשרת יציאת אדים,
מחזירה קרינת חום .

התנגדות תרמית 0.7
Rמידות
גליל – אורך 30 מ' ,
גובה 2.75 מ'
מכסה שטח של -82.5 מ"ר
יתרונות :
קל לחיתוך.

קל להרכבה ,
פחת נמוך,

פרופיל תרמי
למניעת התחממות

שלד פלדה
HardieBreak - מתוצרת ג´יימס הארדי

פרופיל עשוי משתי שכבות של
פוליאוליפין דחוסים,

עמידי מים וחסונים.
דביק בצד אחד.
תוספת התנגדות תרמית 0.5
R
קיר עם ניצבי פלדה- צילום תרמי .
מידות:אורך 2.75 מ´ רוחב 4.3 ס"מ
עובי 12 מ"מ.



קלקר

פוליסטירן מוקצף כולא אוויר
מגיע בלוחות אורך 1.25 רוחב 0.5 מ'
דחיסות 15 ק"ג עד 30 ק"ג למ"ק .
יתרונות :זול .
חסרונות מכרסמים,
נתוני התנגדות תרמית נחותים מצמר בידוד.


פוליפאן


פוליסטירן מיוצר באקסטרוזיה (דחיסה)

יעיל יותר מקלקר מוקצף ב 25%
מגיע בלוחות אורך 1.25 רוחב 0.6 מ'
דחיסות 30 ק"ג למ"ק .
יתרונות :זול .
חסרונות : מכרסמים,
נתוני התנגדות תרמית נחותים מצמר בידוד.


קצף פוליאוריטאן

קצף תופח על בסיס פוליאוריטאן ( ממשפחת הנפט) ,
צבע לבן,צהוב, חום.
מיושם באתר הבנייה ע"י ערבוב שני חומרים באקדח התזה .
יתרונות : כושר בידוד, מילוי מלא של חללים .
חסרונות : רעיל בשריפה , לא אקולוגי,

חשוב !!! בהתקנה של צמר גמיש
כדאי לקבע את הצמר עם מתלה בחלק העליון
למניעת זחילה של הצמר כלפי תחתית הקיר .



מפוח ?

האוויר בחלל הגג חייב להתרענן ,
אוורור נכון יוריד חום באופן דרמטי.
אפשרויות :
1. רעפי אוורור שמתקינים בשליש גג עליון ,
2. ויספרקול- יונק אוויר מונע עם רוח .
3. מפוח חשמלי .
4. מפוח סולארי .

מניסיון :
רעפי אוורור וויספרקול
לא מצליחים להגיע לתוצאות טובות ,
מפוח סולארי תלוי בשמש ,ללא מצבר
אינו יעיל מכיוון שמפסיק לעבוד עם רדת החמה .
בעוד שמפוח חשמלי שעובד לפי תרמוסטט
בקיץ עובד עוד 3-4 שעות מחושך.

איך בוחרים מפוח חשמלי ?
בודקים את כוח השאיבה שלו ע"י הצמדת
נייר\קרטון\לוח גבס לפתח השאיבה
ונוכחים בכוחו .

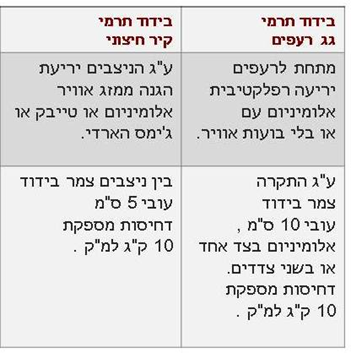

4. פתרונות אופטימלים
לבידוד תרמי גג רעפים וקיר חיצוני :


עוד חשוב לדעת !


אנחנו ברוטנברג לומדים את החומרים ,

בוחנים את ההצלחות והכשלים לאורך זמן
עם אלו שרכשו והשתמשו ולפי התוצאות
אנו מייעצים על חומרים ושיטות המתאימים ביותר .
