אקוסטיקה- חסימת מעבר רעשים למתכננים חסימת מעבר רעשים מחיצות פנים עם לוחות 14.02.26
אקוסטיקה למתכננים \ות אדריכלים\יות מעצבים\ות
פתרונות אקוסטיקה- חסימת מעבר רעש-
חומרים בלעדיים לרוטנברג
| פתרונות אקוסטיים במבנים מתחלקת ל 2 |
| 1. חסימת מעבר קול . |
| 2. מניעת תהודה. |
| דף זה עוסק במניעת מעבר רעשים |
| המטרה ---חסימת מעבר רעש במחיצות | |
| התקן הישראלי מגדיר הפחתת קול במחיצה מינימום 53 dB | |
| רעש מותר לשעה אחת לפי תקן משרד החינוך 2004 חלק 2 : | |
| כיתות לימוד | 40 dB |
| אולמות הרצאה | 35 dB |
| חללים כללים | 45 dB |
חדשני ... במקום לבנות קיר מורכב מחומרים מינרלים פלוס מתכת פלוס צמר סלעים לוח בעובי 33 מ"מ עד 70 מ"מ עשוי אלומיניום טהור וליבתו קצף מתוחכם חוסם רעשים וסופג תהודה בלוח אחד , מטפל בתדרים נמוכים ביעילות. לפרטים לחץ על התמונה |
 |
| הפתרון ---מחיצות "בנייה יבשה" | |
| מחיצה רב שכבתית עשויה מלוחות מסוגלת להגיע לערכי חסימה טובים יותר מקירות בלוקים וטיח. | |
| כדי למנוע מעבר רעשים יוצרים מחיצה המשלבת 4 סוגי חומרים : | |
| 1. חומרים דחוסים ,בעלי מסה ומשקל סגולי גבוה. | לוחות גבס ,צמנטיים |
| 2. חומרים סופגים הבולעים ובולמים גלי קול. | מילוי החלל בין לוחות עם חומרים בולעי\בולמי רעש בגלילים,לוחות או תפזורת |
| 3. חומרים חוצצים ויברציות ומגע בין חומרים | סרטי ספוג או שעם |
| 4. חומרים לאיטום חריצים וחורים. | מסטיקים,מדבקות |
| השילוב המדויק של כל החומרים במבנה יחסום ביעילות , כל חומר לבדו יעשה חלק מהעבודה . | |
| חתכי קירות לבחירה | |
| מתחת לשורות אלו 3 חתכים למחיצות פנים | |

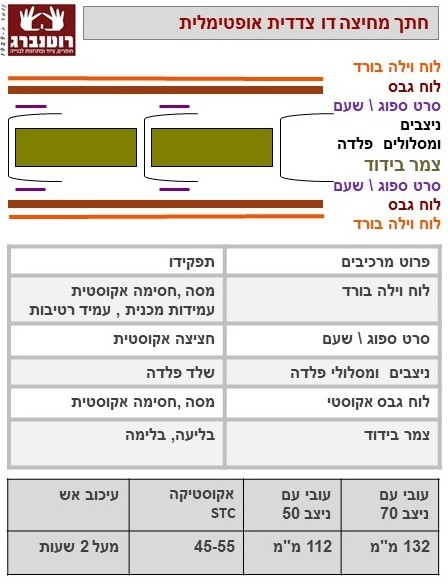

| החתך ראשון- אופטימלי מחיצה 2 לוחות מכל צד | מתאים לרעשי דיבור בעצמה רגילה |

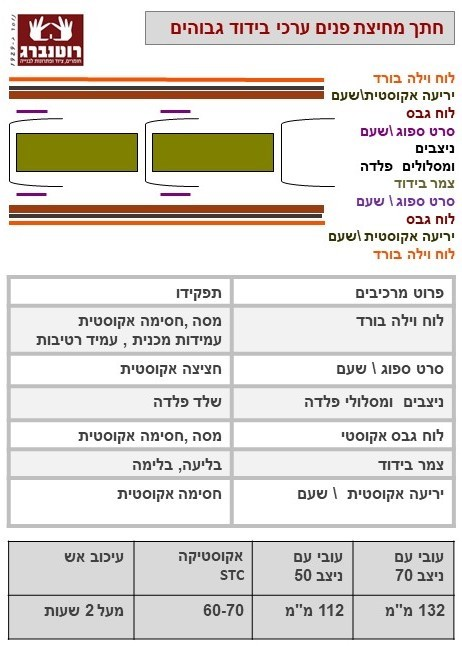

| החתך השני- 2 לוחות מכל צד ויריעה אקוסטית ביניהם | לרעשים דיבור ומוזיקה בעצמה בינונית |

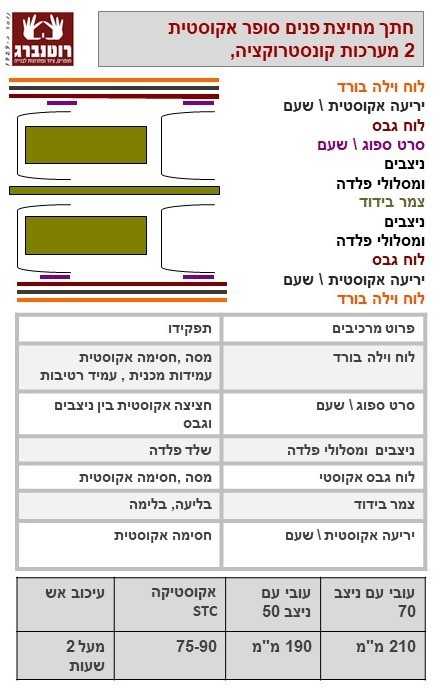

| החתך השלישי- שלד כפול | לרעשים בעצמה גבוהה, קירות משותפים עם שכן . |
| בכל חתך מצוינים 2 ערכי STC =ערך הנחתה של רעשים נישאים . כשנבחר במוצרים עם התכונות הטובות יותר נקבל את הערך הגבוה ואם נחליט על המוצרים הנחותים יותר נקבל את הערך הנמוך . |
חשוב למתכננים |
| רעשי מטבח קשה מאוד להוריד = לא לתכנן קיר משותף חדר שינה-מטבח |
| מומלץ לעבוד עם ניצב 70 מ"מ מכיוון שצמר בידוד בעובי 5 ס"מ נכנס לניצב 50 עד קצהו. רק לאחר קיטום קצוות. |
| 1 |
| 2 |
| 3 |
| מקומות בעייתיים בבנייני מגורים : | |
| חדרי מעלית | חדרי מדרגות |
| חדרי מטבח | חדרי כביסה \ מכונות |
| תקרות גבוהות | חדרי מוזיקה \ קולנוע |
| בחירת חומרים |
בחירת סרט ספוג חוצץ  |
| מדביקים על ניצבים בשני הצדדים לחציצת מעבר ויברציות בין ניצבי הפלדה ללוחות שנוגעים בו. |
| שתי אפשרויות : סרט ספוג או שעם . |
| סרטי ספוג שחור מיריעת פוליאוריטן רוחב -5 ס"מ עובי 5 מ"מ . |

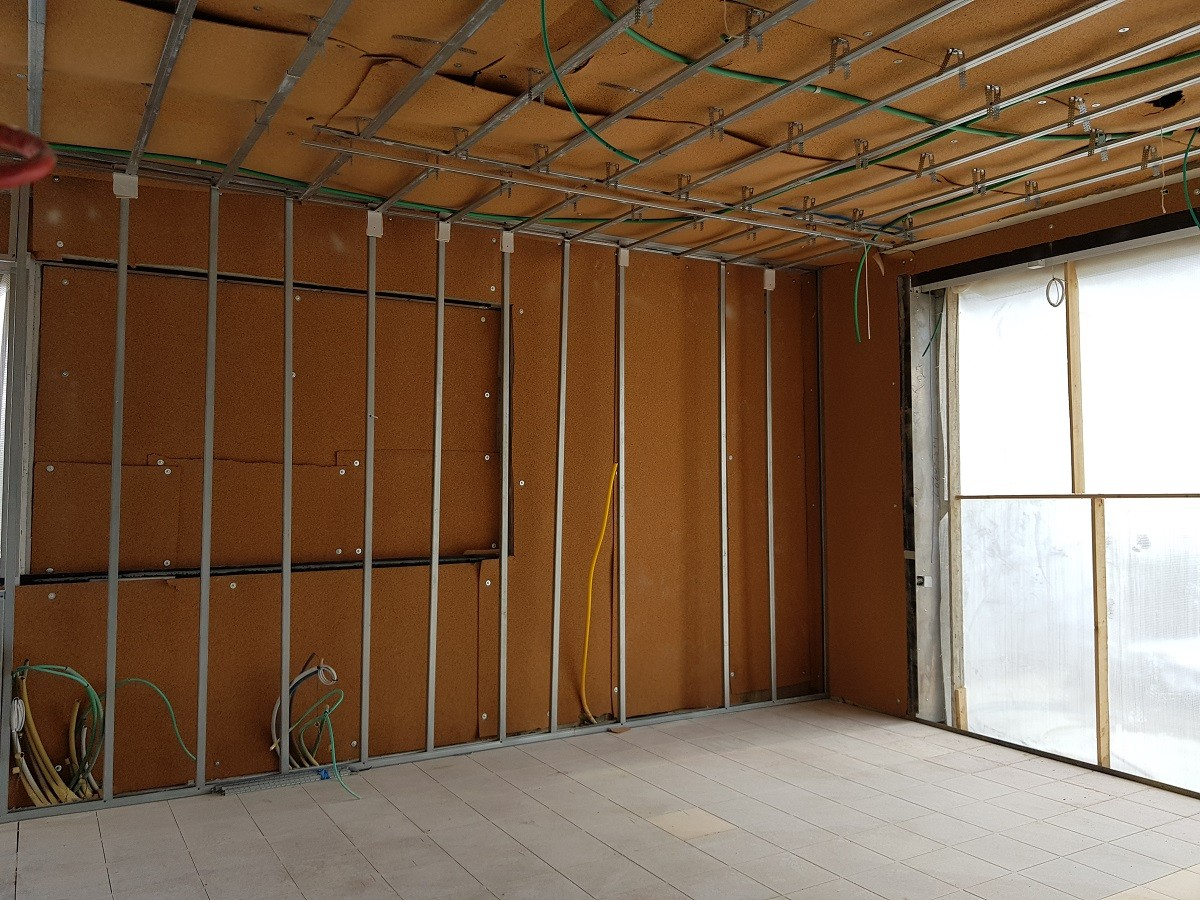

| חציצה מושלמת עם יריעות שעם דחיסות 155 - 680 ק"ג למ"ק על הניצבים או על כל השטח . השעם מעניק בסיס טוב לנוחות אקוסטית ותרמית. |
| המלצתנו כדי ליצור בסיס אקוסטי ותרמי בריא לחללים פנימיים לצפות תקרה וקירות עם שעם עובי 5 מ"מ - 10 מ"מ לפני התקנת לוחות גבס או אחרים. |
בחירת לוחות |
 |
| למה לוחות גבס אקוסטיים ? לוחות גבס אקוסטי - דחוסים יותר- ולכן כבדים יותר מגבס סטנדרטי לכן יעילים יותר בחסימת מעבר רעשים : גבס לבן 12.5 מ"מ = 8.6 ק"ג למ"ר , גבס אקוסטי בעובי זהה = 13.3 ק"ג למ"ר . |
| גבס אקוסטי תוצרת טמבור -נקרא סילבר בורד |
| גבס אקוסטי תוצרת אורבונד קנאוף נקרא - פיאנו |
| לוחות וילה בורד הם לוחות צמנטיים בעלי דחיסות גבוהה משקל מ"ר בעובי 12 מ"מ = 16.6 ק"ג , |
| התקנת לוחות שונים בחומר ,בדחיסות ובעובי יתנו תוצאות טובות יותר. |
| רוטנברג מציעים שילוב גבס עם לוחות וילה בורד יעיל גם מבחינה אקוסטית וגם מבחינה טכנית - וילה בורד עמיד לרטיבות,חוסן מכני גבוה,הומוגני,קרום חזק כמו של אבן גיר,לא מצופה נייר, תוצרת ג'ימס הארדי אוסטרליה-מובילים בעולם מעל 126 שנה, בישראל מעל 20 שנה.... |
בחירת חומר מילוי בולע \ בולם מעבר רעש |
| כאן הדחיסות קובעת ,כמה יותר דחוס יותר טוב . |
| אפשרויות מקובלות : בגלילים החל מ 24 ק"ג עד 36 ק"ג למ"ק בלוחות 80 ק"ג עד 120 ק"ג למ"ק |
| עובי בידוד מקובל בישראל = 5 ס"מ בארצות המערב מקובל = 7.5 - 10 ס"מ |
| לערבב דחיסויות משפר ביצועים, מתקינים שני סוגים באותו חלל |

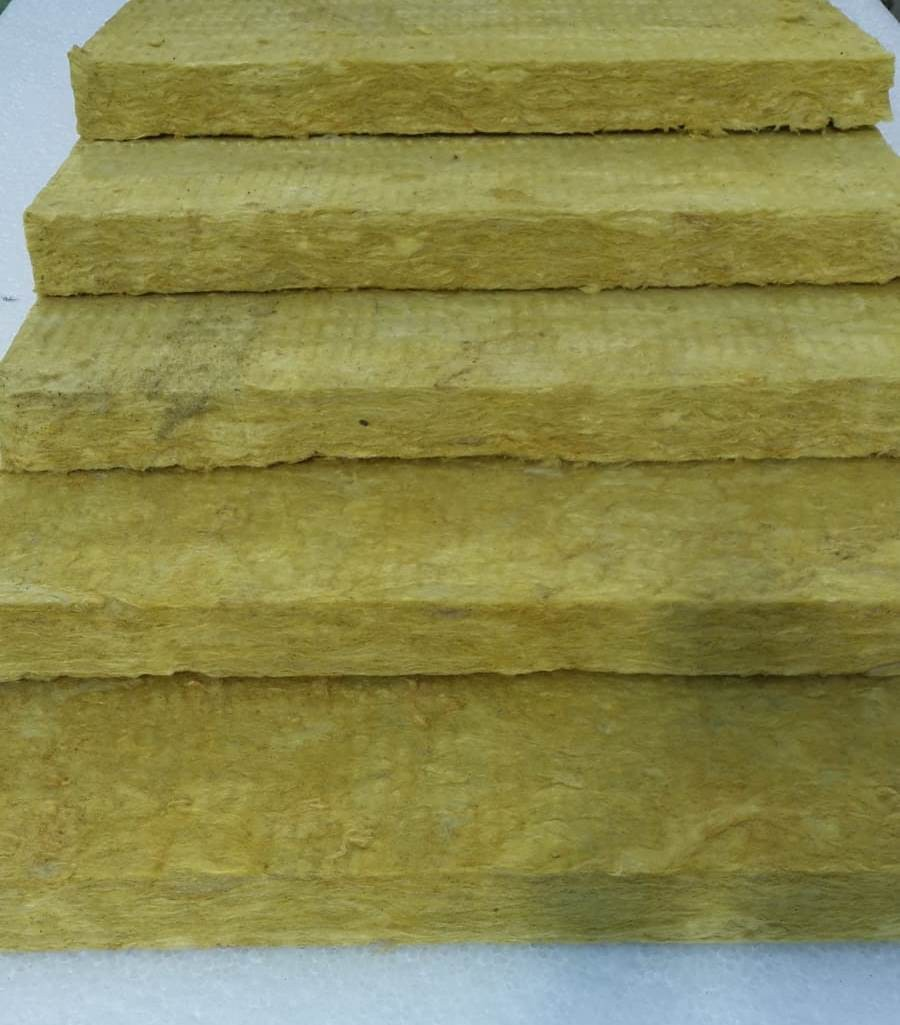

| החומרים המסורתיים הם צמר זכוכית וצמר סלעים חסרונות מרכזיים בחומרים אלו: |
| מפסיקים לתפקד בלחות גבוהה, מושבתים בעקבות הרטבה חד פעמית. |
| לא ידידותיים לאדם בהפרשת סיבים,אלרגיות,גירוד |
| לא ידידותיים לאדם ולסביבה - בזמן שריפה נשימת העשן עלולה להיות קטלנית. |
| לבידוד טבעי מצמחים יעיל וידידותי לחץ על התמונה |  |
| דגשים להקפדה לביצוע מחיצות |
| איטום כמו למים- חור קטן מעביר את כל הקול |
| נקודות תורפה- מפגשים עם רצפה,תקרה,קיר צמוד. |
| חציצת ויברציות חשוב שחומרים קשים לא יגעו אחד בשני. |

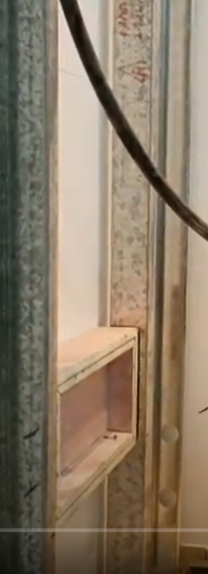

בית לשקע חשמל - כניסת הצינור מלמעלה - התוצאה- אין חור שמעביר רעש
מדדים חשובים לידיעה |
כשמדברים על אקוסטיקה בבנייה - המדדים STC ו IIC הם הכלים המרכזיים שנועדו לקבוע כמה שקט יהיה בתוך המבנה , כמה הקירות או הרצפות חוסמים רעשים |
STC - SOUND TRANSMISSION CLASS - בידוד רעש נישא \ מוטס |
מדד STC בוחן כמה רעש עובר דרך אוויר שנחסם ע"י קיר\ חלון\ דלת |
מה הוא מודד ? רעשי דיבור, מוזיקה, נביחות כלבים וכד' |
הערכים הם ערכים משוכללים שמבוססים על מדידות שנעשו בדציבלים |
דוגמאות לציונים בציון 25 STC קול דיבור נשמע בבירור בציון 40 STC דיבור חזק נשמע עמום ולא מובן ציון 50 STC רעשים חזקים כמו צעקות ונגינת פסנתר כמעט לא נשמעים |
הסבר - דציבלים - STC דציבל היא יחידת מידה פיזיקלית לעוצמת קול בתדר מסוים , כשאנחנו בודקים קיר במעבדה , אנחנו משמיעים רעש בתדרים שונים ,גבוהים ונמוכים , ומודדים בכמה דציבלים הקיר הפחית רעש בכל תדר בנפרד . STC אלו מדדים משוכללים במקום רשימה של עשרות מדידות דציבלים בתדרים שונים האקוסטיקאים משתמשים בנוסחה שמשכללת את התוצאות למספר אחד פשוט , הדציבל הוא חומר גלם של הניתוח האקוסטי , |
תהליך הקביעה מודדים כמה דציבלים נחסמו ב 16 תדרים בין 125 ל 4000 HZ לוקחים את המדידות ומזינים לעקומה קבועה שנקראת עקומת STC התוצאה היא ציון מספר, כמה שיותר גבוה יותר חוסם לקולות אדם ומוזיקה,. |
למה לא להשתמש ב דציבלים dB |
הסיבה היא האוזן האנושית שלנו לא רגישה לכל התדרים במידה שווה . אנחנו רגישים יותר לתדרי ביניים כמו דיבורים ופחות רגישים לתדרים נמוכים כמו של מנוע |
מדד STC נותן משקל גבוה יותר לתדרים שבהם האוזן האנושית רגישה יותר לדוגמה אם קיר קיבל ציון STC 50 זה אומר שהוא חוסם ביעילות את הרעשים המפריעים ביותר לאוזן האדם גם אם במדדי דציבלים הוא חוסם פחות בתדרים נמוכים . |
לסיכום מדידת דציבלים מציין - כמה רעש נחסם בנקודת זמן ובתדר מסוים ערך STC מאפיין כמה המחיצה \ דלת וכד' יעילים דרך החוויה האנושית |
בגלל שהסולם הוא לוגריתמי שיפור של 10 נקודות נתפס באוזן שלנו כהפחתה של מחצית מעוצמת הרעש |
רעשי הלימה IIC - Impact Insulation Class |
בוחן כמה רעש נוצר ממגע פיסי על הרצפה שעובר לקומה שמתחת |
מה הוא מודד? רעשי צעדים, רעש נעלי עקב, קפיצות, גרירות, נפילות , |
ככל שהמספר גבוה יותר - הבידוד טוב יותר ציון 50 ומעלה סביר |
מדידה לפי dB משקפת קולות אדם ומוזיקה לא משקפת את הרעש ההולם שעובר כלפי מטה |
| לסיכום |
| הרעשים בעולמנו גברו עד מאוד, המודעות לנזקי רעש גדלה . |
| המודעות לנזקי רעש גדלה . |
| נכון להיום המתכננים לא לוקחים בחשבון את נושא אקוסטיקה ובכדי לפתור את הבעיה נאלצים לעשות וויתורים אסתטיים לא מתוכננים. |
| כדי לכבד את שמנו ואת מזמין העבודה עלינו להתחשב ולתכנן נוחות אקוסטית מיטבית. |
| ההחלטה על החתך המתאים והחומרים תלויה בשטח שאנחנו מקציבים לטובת עובי המחיצה ובתקציב . |
| תכנון נכון מתחשב באוזן ולא רק בעיניים יחסוך עוגמת נפש והוצאות למתכנן ולבעל הבית . |
כדאי להתייעץ עם רוטנברג,
אנחנו ברוטנברג לומדים את החומרים ,
בוחנים את ההצלחות והכשלים לאורך זמן
עם אלו שרכשו והשתמשו ולפי התוצאות
אנו מייעצים על חומרים ושיטות המתאימים ביותר מעל 95 שנה .
