אקוסטיקה- תהודה למתכננים

אקוסטיקה למתכננים \ות אדריכלים\יות מעצבים\ות
פתרונות אקוסטיקה- תהודה- חומרים בלעדיים לרוטנברג

תאריך עדכון אחרון 9.3.2020
פתרונות אקוסטיים  במבנים מתחלקת ל 2
1. חסימת מעבר קול .
2. מניעת תהודה.


דף זה עוסק בפתרונות  תהודה עם חומרים סופגי רעש


המטרה  ---מניעת  תהודה ECO
גלי קול חוזרים Reflections
הגורמים אי נוחות עד נזק פיזי\ נפשי .
מרגע שנוצר רעש בחלל המבנה גלי קול חוזרים בין רצפה תקרה ובין קירות ויוצרים תהודה מכבידה הנמדדת בזמן הדהוד
הגדרת זמן הדהוד  במבני חינוך
בתקן ישראלי 2004 חלק 2  ולפי תקן 5281 לבנייה בת-קיימה :

לכיתות לימוד
0.8 שניות
חללים כלליים
ואולמות הרצאה

1.2 שניות
למבני מגורים אין עדיין דרישת תקן תהודה.


בעלי פוטנציאל גבוה ליצור עודף גלי קול חוזרים :
חומרים קשיחים - מחזירים גלי קול ויוצרים תהודה
חלונות , קירות זכוכית ומתכת
קירות \ תקרות בטון \טיח \ אריחים
תקרות גבוהות

במקרים אלו מוטב לתכנן מראש את הפתרון

הפתרון
הוספת חומר סופג רעש , על תקרות וקירות,
החומר חייב להיות גלוי כדי שיספוג ,
האתגר הוא השילוב בין אקוסטיקה לאסתטיקה .
**לעיתים נדרש מאמץ עיצוב יצירתי כדי למצוא את הדרך לשלב  חומר בחזון לכן כדאי להכיר את מבחר.


כללי מפתח
ככל שנתקין יותר חומרים סופגים הנוחות תהא טובה יותר.
מהי הכמות-כלל אצבע :
לקבלת נוחות מינימלית יש לחפות 70% מהתקרה ושני קירות סמוכים ,
אנו גאים להציג 3 חומרים סופגים בלעדיים  לרוטנברג
לפי הסדר הבא:
1. טיח אקוסטי
לתקרות פנימיות גדולות
2. שעם
אסתטי לקירות,תקרות רצפות
3. וויספר פאנל אקוסטי
סופג את קול הרעש

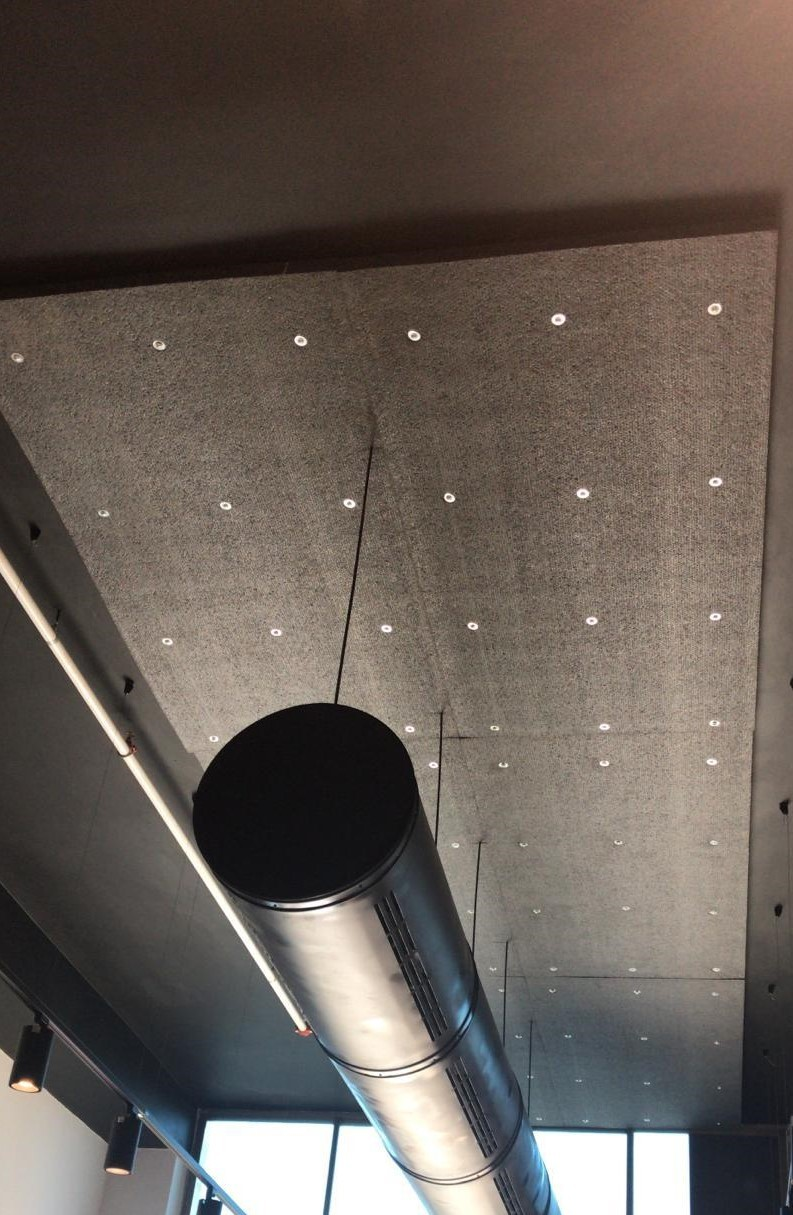

1. אקופיין-Eco Fine טיח אקוסטי עדין




מהו טיח אקוסטי
גזרי נייר מועשרים עם מלחים טבעיים מעכבי בעירה,
בתוספת דבק נגרים.
נדבק לתשתית בטון,טיח,גבס,פלדה,
גוונים- לבן,אפור,שחור,ירוק,כחול,אדום
ספגת קול- 0.40 עד 0.65 NRC  ,תלוי בעובי .
מיועד לציפוי תקרות במקרים שבהם השיקול הדקורטיבי והתקציבי גובר על  השיקול האקוסטי ,

שימושים עיקריים
תקרות גדולות באולמות מוזיקה וספורט ,מבני ציבור,
אולמות  תעשייה ומסחר,

יתרונות
משתלב בקלות מבחינה אסתטית ,
כיסוי ללא תפרים –
נוצר חיפוי דומה לשטיח שליכט  גרגר  גס רציף וללא תפרים.
כיסוי אלמנטים תצורות וחומרים שונים  בתקרה .
עבודה מהירה,
מחיר כולל עבודה הזול ביותר מכל הפתרונות .

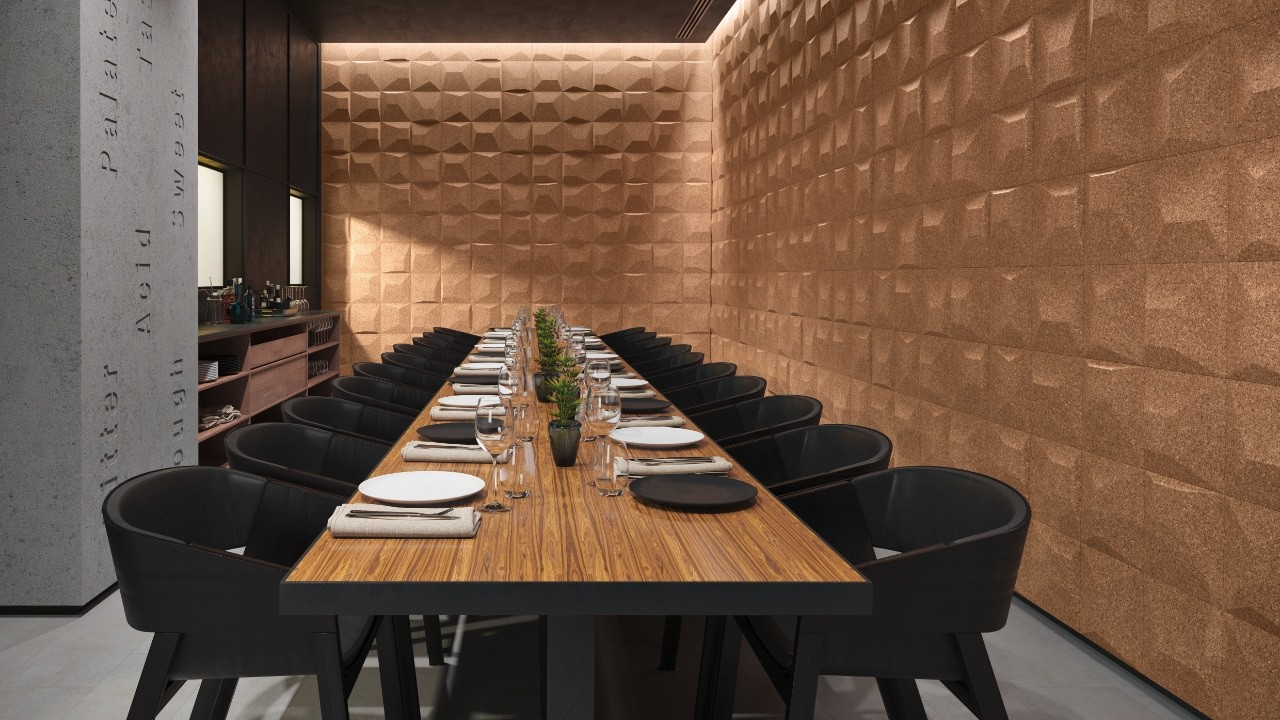

2. שעם

לוחות מעץ השעם הם בעלי תכונות בידוד תרמי ואקוסטי.
שעם הוא חומר טבעי,ידידותי לאדם ולסביבה,ניתן למחזור,
חומר טבעי  וותיק וטוב שהתחליפים הסינטטיים תפסו את מקומו בגלל המחיר .
שעם נמכר  בגלילים ולוחות

שעם- שימושים אקוסטיים  למניעת תהודה
קירות ,תקרות

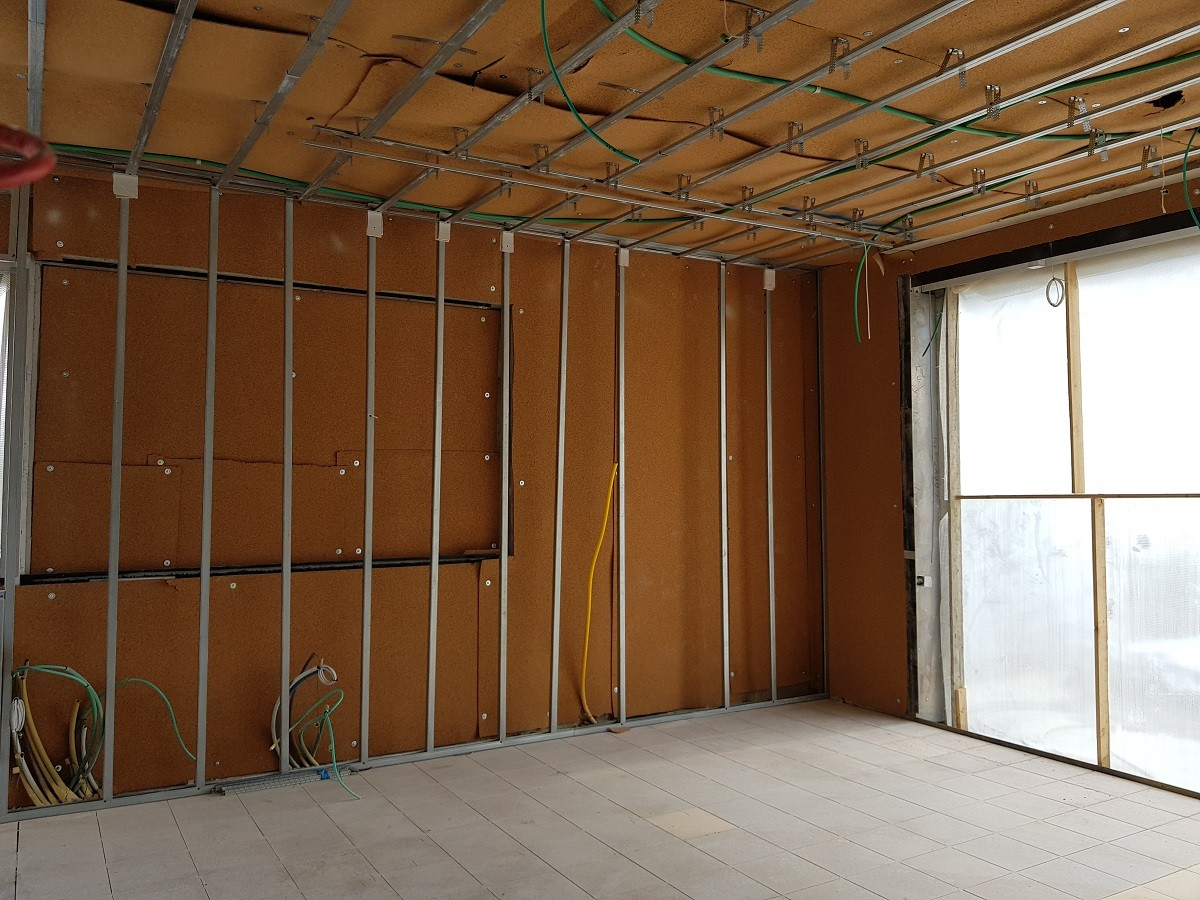

כשכבה רקע אקוסטית וחוצצת ויברציות לפני התקנת שלד פלדה לגבס
קירות ,תקרות
לבליעת תהודה -להדבקה כשכבת גמר
רצפות
כיסוי רצפת אריחים או בטון  עם פרקט שעם יוריד משמעותית החזר קול לתקרה.


יתרונות
אסתטיקה,חומר חם ,יוצר אווירה.
קל להתקנה.
חומר טבעי ידידותי לאדם,


לקטלוג יצרן  קירות ורצפות  לחץ כאן או על התמונה

לדף מוצרים במלאי ומחירים  לחץ כאן או על התמונה

3.וויספר פאנל אקוסטי


מוצר הייטק לבידוד רעש,

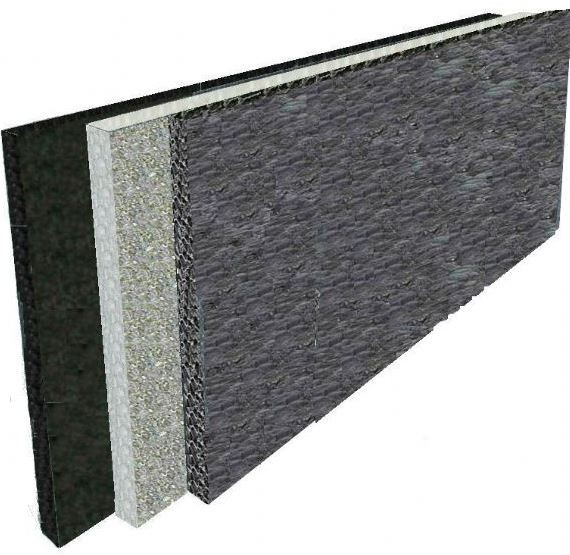

לוח עשוי משכבות קצף פוליאתילן מוקשה,בעל תאים סגורים, גמיש ,בעל חוזק מבני,
הופך את גלי הקול לאנרגיית חום.
קל משקל-עובי 5 ס"מ= 1.5 ק"ג למ"ר
אורך לוח 2.40 מ' ,רוחב 1.20 מ'
גוונים- לבן, אפור בהיר, אפור כהה .

תכונות
וויספר בעל מקדם בליעה ברמה A
NRC=1
וויספר יציב לשנים רבות, לא מתפורר, לא סופג, לא מתבלה קיימות 50 שנה.
עמיד ברטיבות ושומר על ביצועים גבוהים בתנאי רטיבות.
ניתן לרחיצה,
לא מפריש סיבים, קל לחיתוך, פשוט להתקנה.
מכיל מעכב אש, אפיון  B לפי תקן אש ישראלי 755.

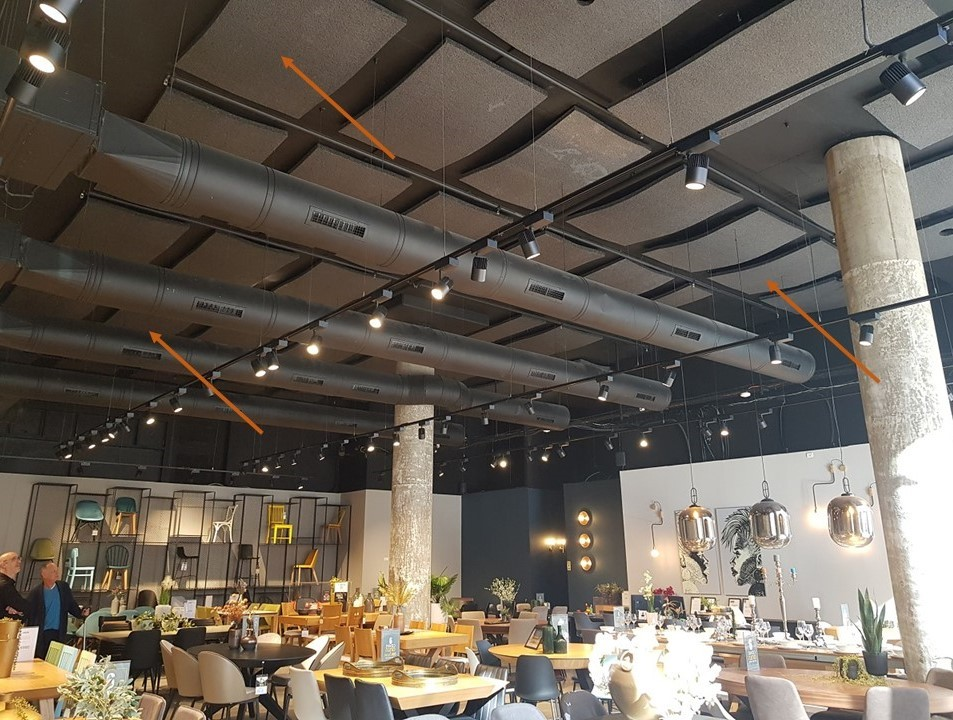

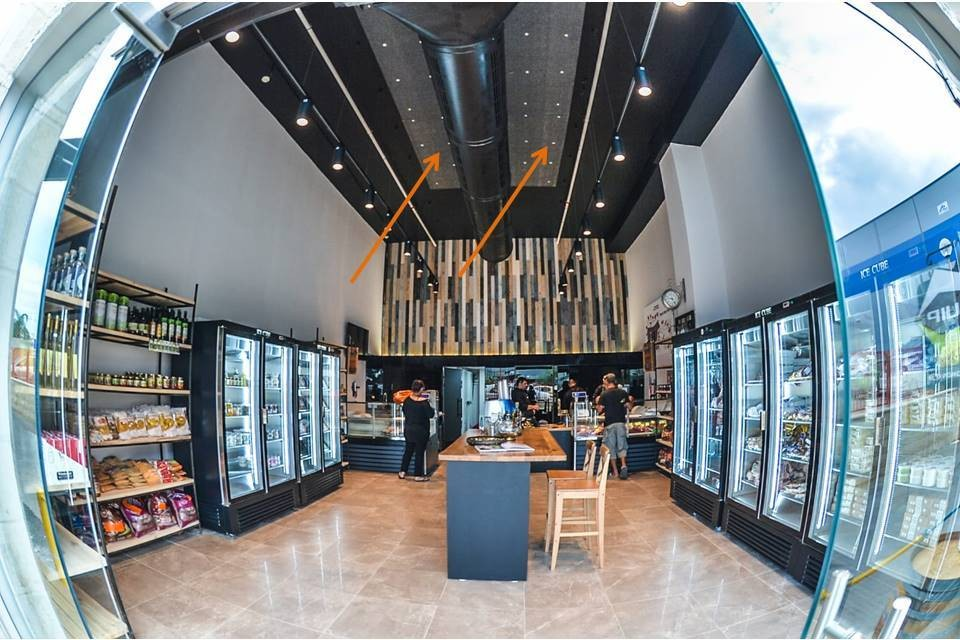

בתמונה- אולם תצוגה "זאגה פינות אוכל" ראשל"צ
בו הותקנו לוחות וויספר פאנל בתקרה ונפתרה בעיית תהודה
אשר הקשתה על התקשורת בין אישית.
לאחר ההצלחה התקינו בסניפים נוספים :נתניה,בני ברק ועוד..



שימושים נפוצים

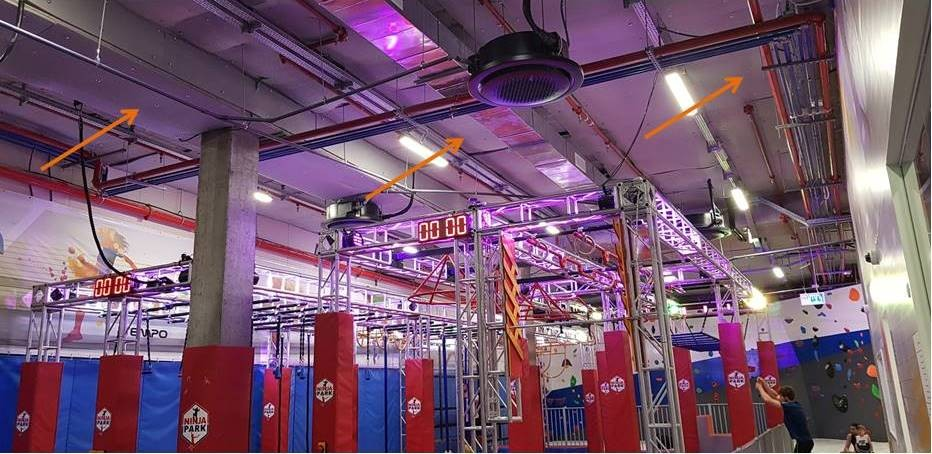

אולמות מוזיקה, ספורט, אירועים ,כיתות לימוד, ברכות שחייה,
מפעלי תעשייה, מסעדות, בתי מלון,
ובכל מקום שנדרשת ספיגת רעש ברמה גבוהה.

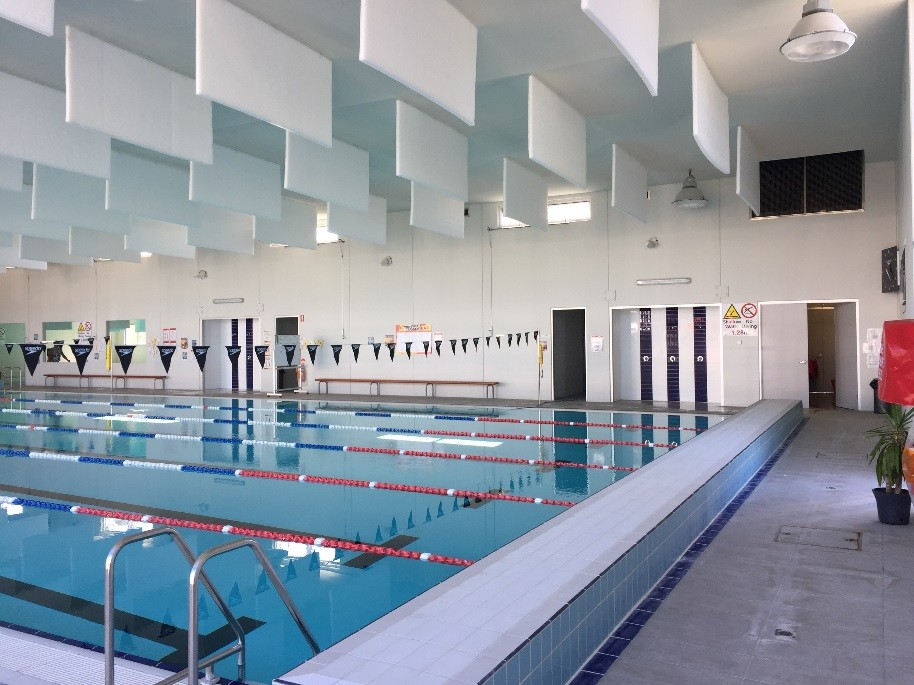

וויספר פאנל עמיד במים ומתאים לחללים רטובים.

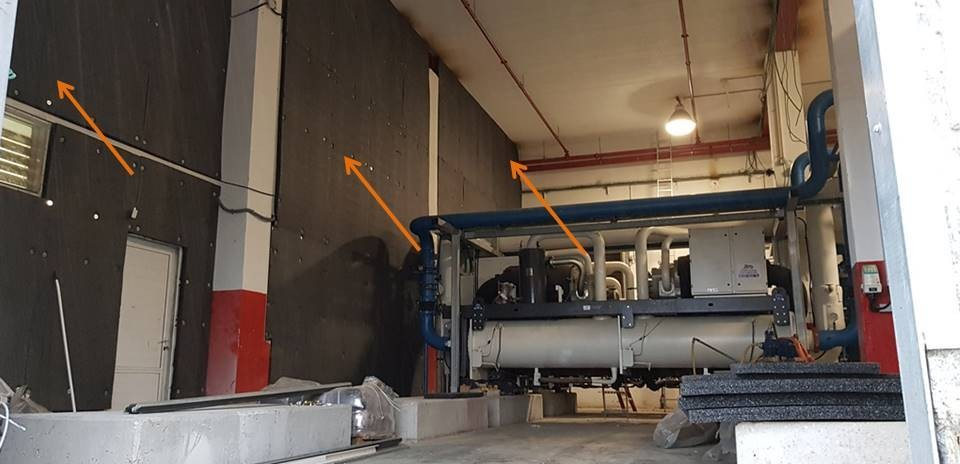

וויספר פאנל כפתרון מהפכני למניעת מעבר רעש
כשאין אפשרות לבנות מחיצה חוסמת מעבר רעש בין שני חללים בגלל חוסר מקום או סיבה אחרת
למדנו שמתקינים וויספר פאנל ליד מחולל הרעש או מסביבו מקטינים  משמעותית את הרעש שעובר .
גם במקרים שרעש נכנס לחלל מחופה עם וויספר פאנל יש הפחתה משמעותית ברמת הרעש
וזאת מכיוון שוויספר פאנל סופג במהירות ויעילות את גלי הקול החוזרים שנוצרים בחלל עם הגעת הרעש מהסביבה .

יתרונות עיקריים
יציבות חומר ותפקוד כולל במצב רטוב לטווח ארוך ,
עמידות ברטיבות ואפשרות רחיצה ללא פגיעה בחומר,
לא סופג אבק, אפשרויות תלייה עיצוב ויצירה רבות,
לוויספר תעודות ובדיקות מרובות המעניקות מידע נרחב על החומר ותכונותיו .

עסקים בישראל לומדים שאקוסטיקה טובה
מגדילה את הקופה ובעלות נמוכה.
האתגר- השילוב האסתטי


אפשרויות עיצוב

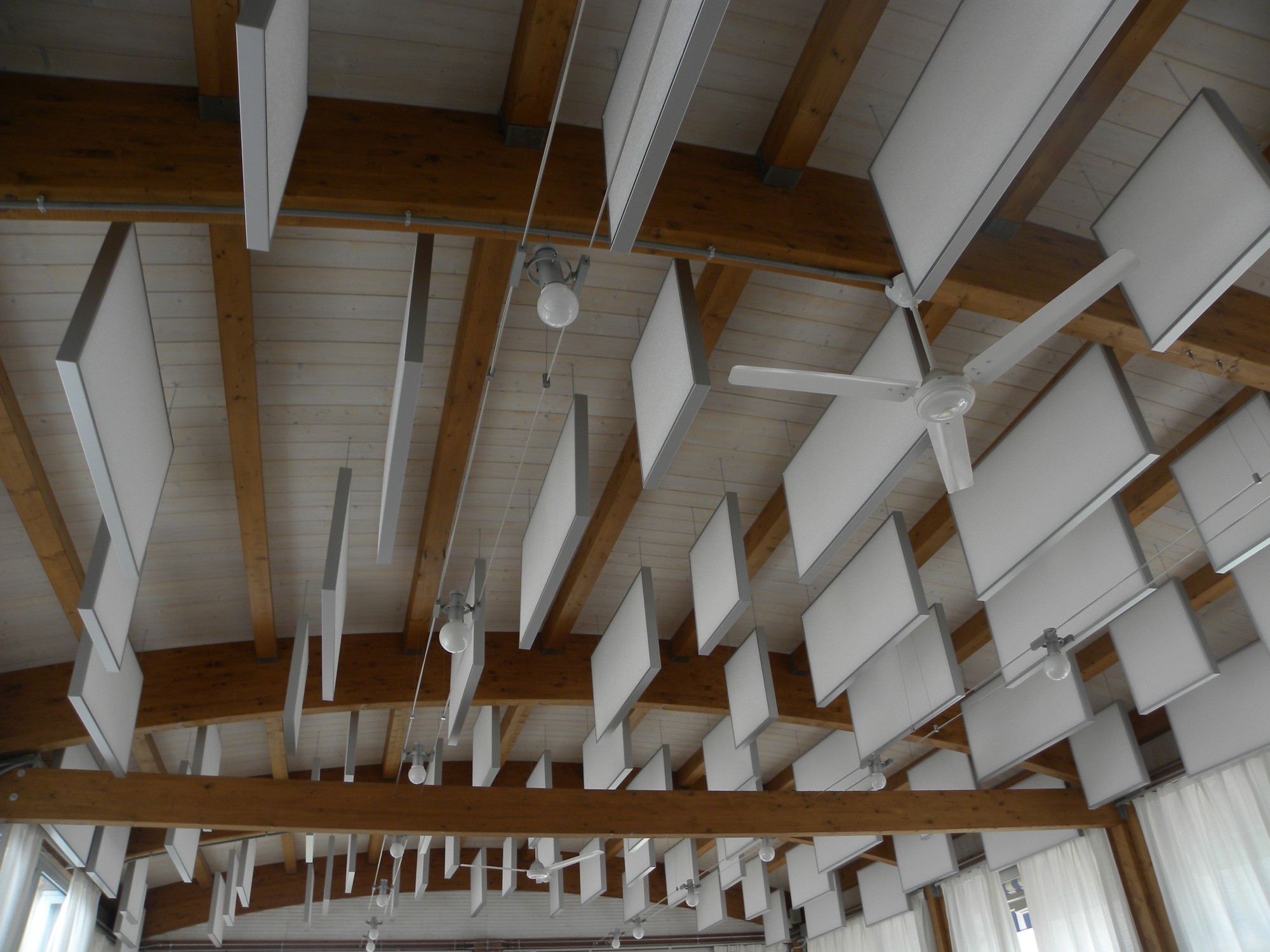

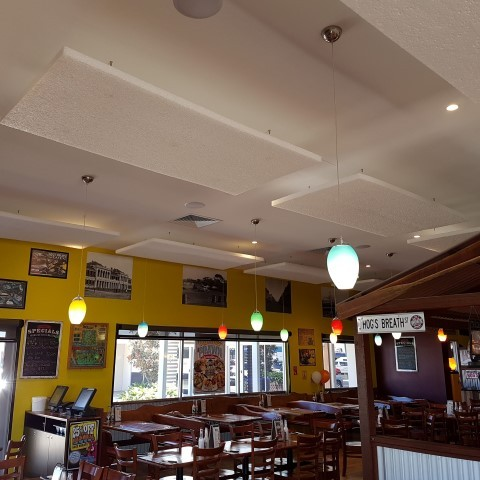

בתלייה חופשית עם אפשרות ליצירת גלים
ע"י משחק עם אורך המתלים

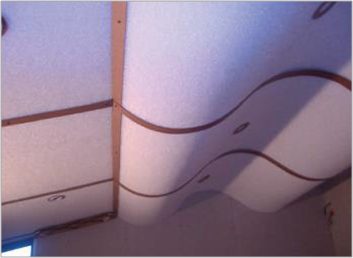

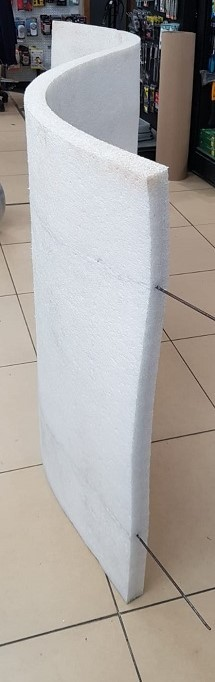

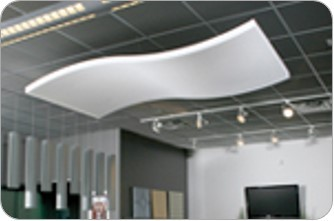

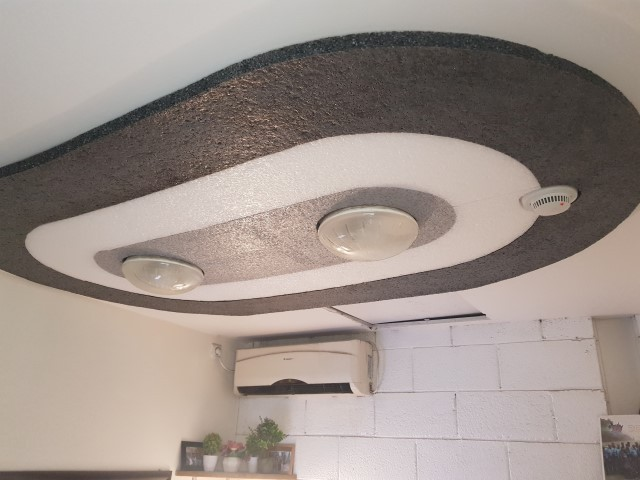

בקיבוע תוך כדי יצירת אלמנטים מעוגלים

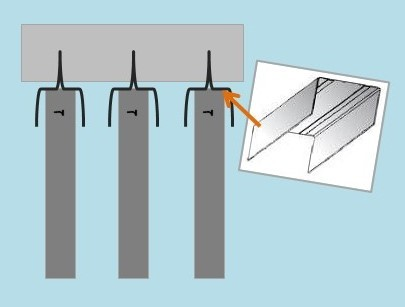

חיבור לפרופילים מעוגלים

Buffers
לתוצאות מקסימליות ,

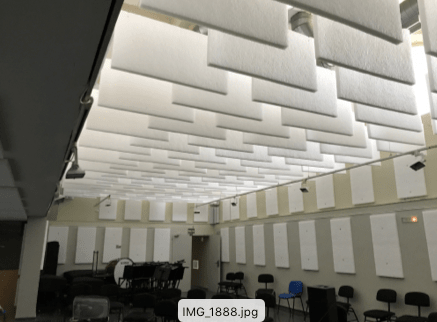

מתאים לאולמות מוזיקה

Buffers

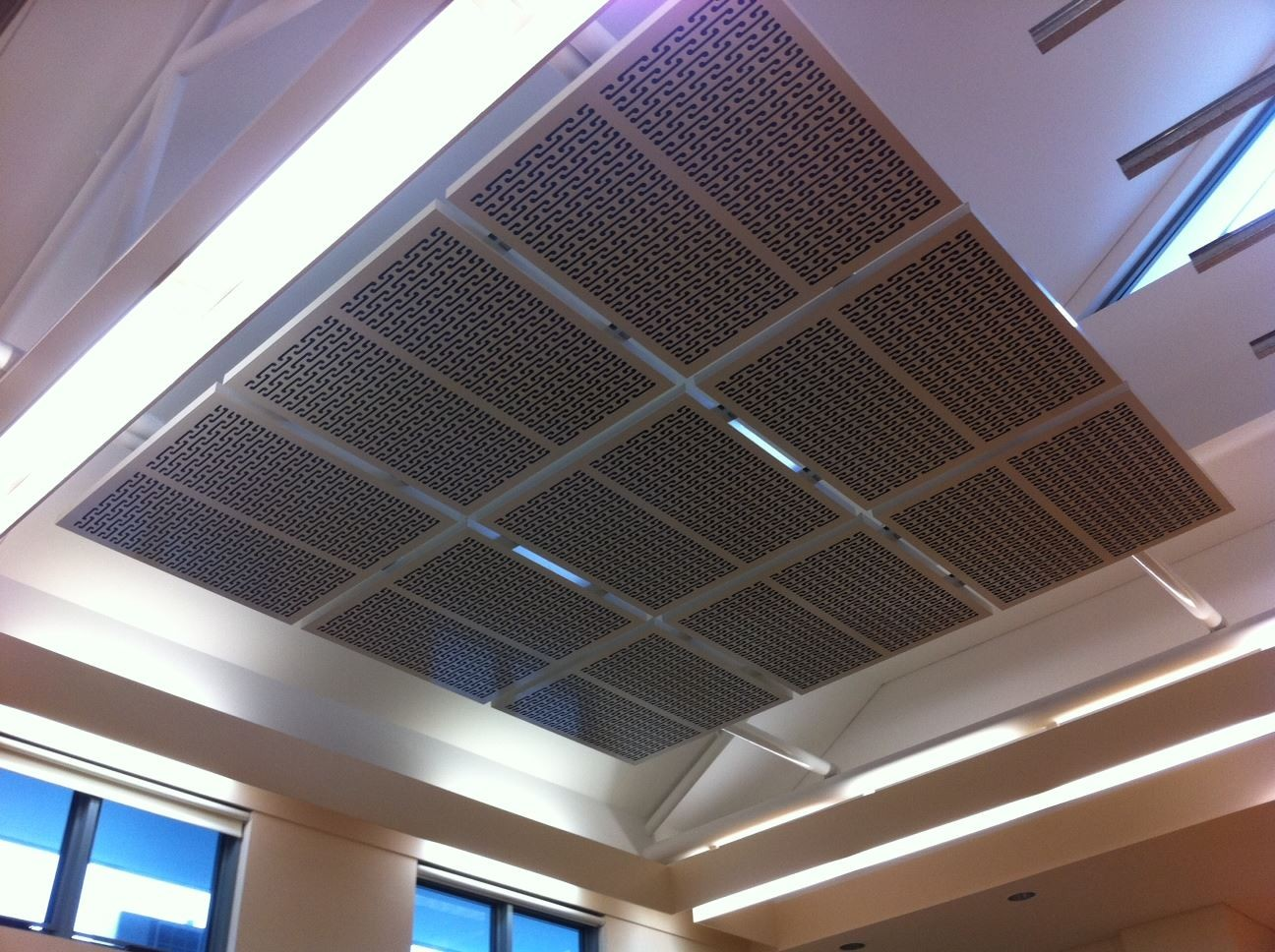

עם מסגרות אלומיניום

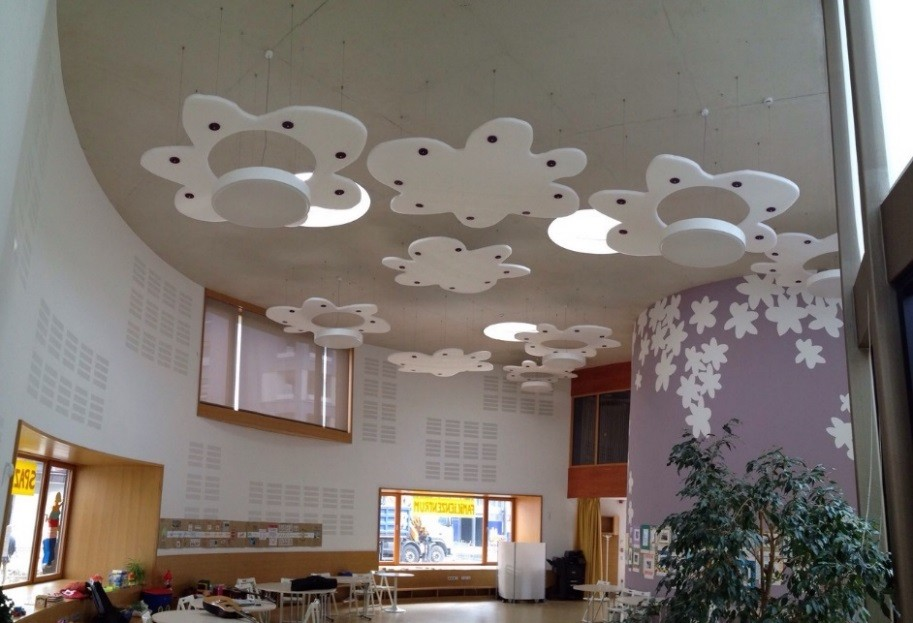

פרחי וויספר פאנל

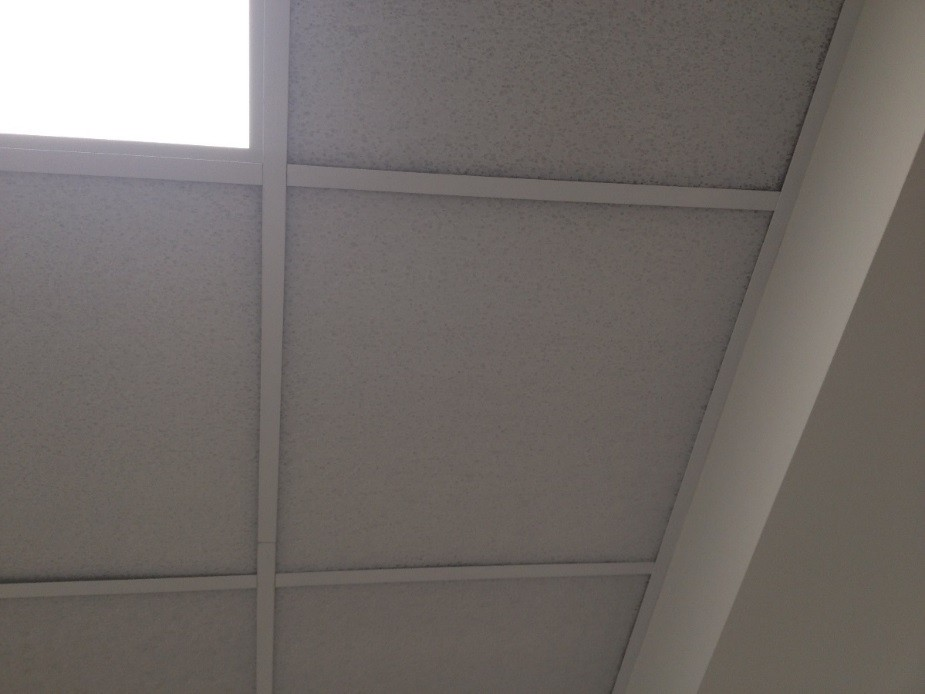

מונחים בתוך מערכת פרופילים

עם מוטות מרחיקים

מכוסים עם רשת

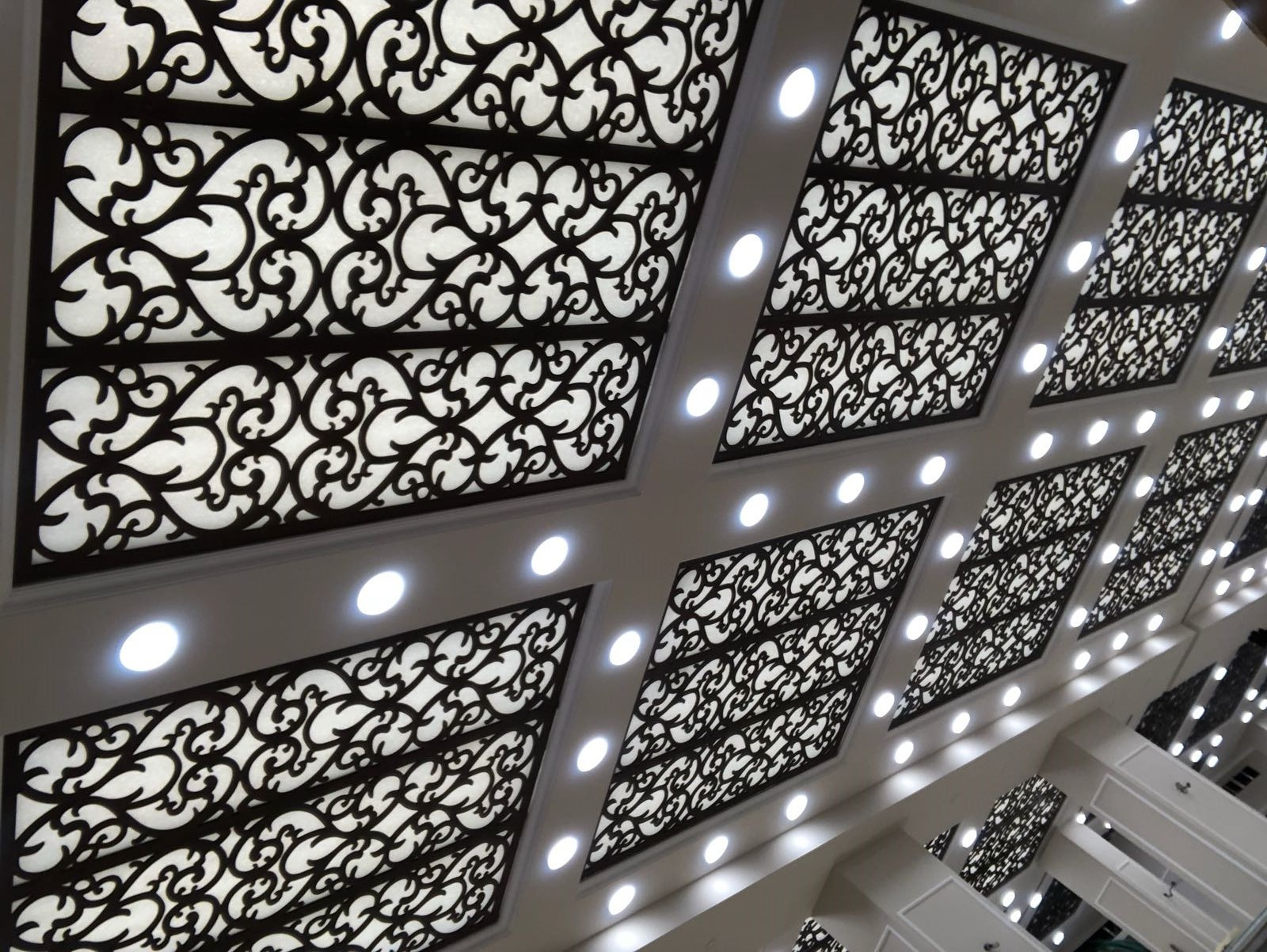

מעל משרבייה
וויספר לבן
מעביר אור
גם אור צבעוני

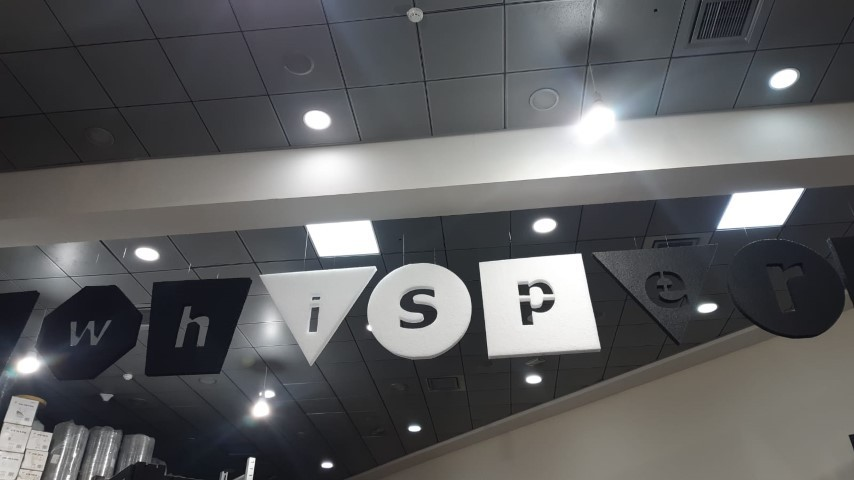

אותיות חתוכות נגטיב

שילובי גוונים

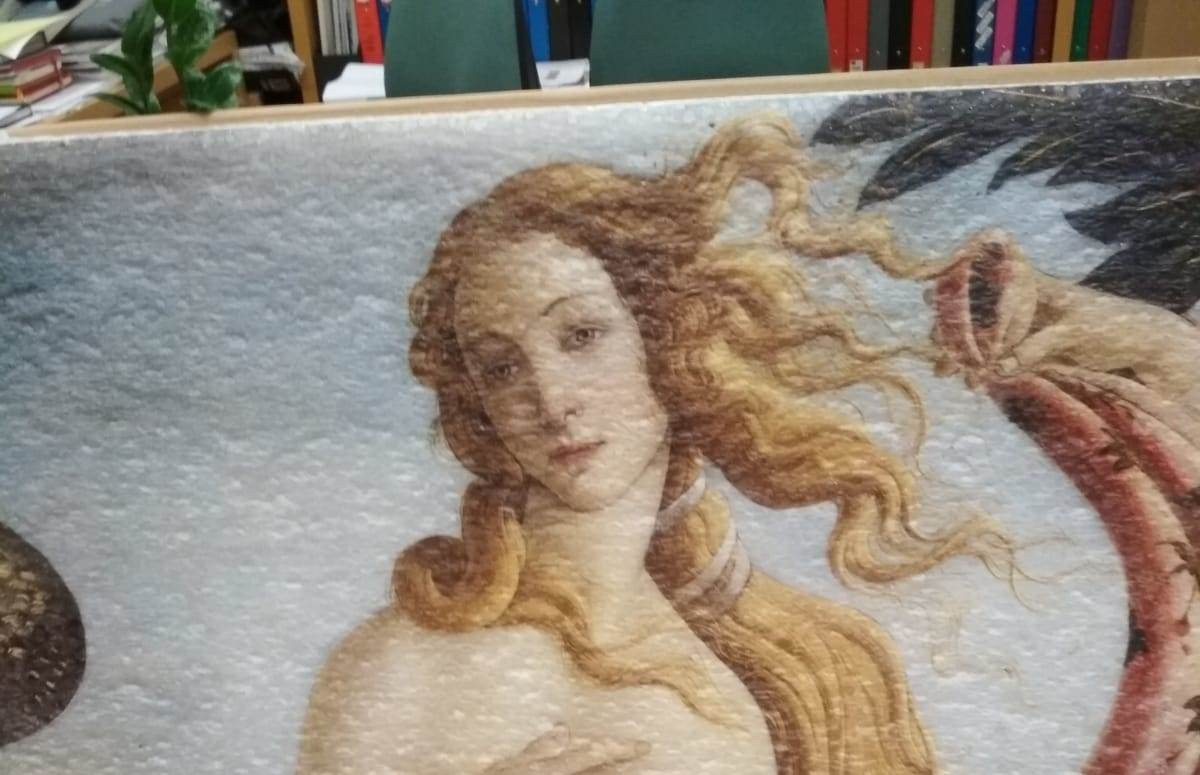

הדפסה דיגיטלית

משחילים מוטות מתכת ומעצבים פיגורות תלת ממדיות


לסרטון
הסרת גרפיטי מוויספר פאנל  עם שטיפת מים  בלחץ
לחץ כאן
או על התמונה




וויספר בישראל
עלה לישראל במאי 2018
עד פברואר 2020 הותקנו
מעל 10.000 מ"ר
למצגת פרויקטים בישראל לחץ כאן או על התמונה




מפרטי התקנה

לשיטות והנחיות התקנה לחץ כאן או על התמונה

למפרט התקנה אופקית
לחץ כאן
 או על התמונה



למפרט התקנה אנכית
לחץ כאן
 או על התמונה





לסיכום
הרעשים בעולמנו גברו עד מאוד,
המודעות לנזקי רעש גדלה .
למגורים עדיין אין דרישת תקן גלי קול חוזרים אך מוטב לתכנן פתרון למקומות שאנחנו מעריכים שתהא בעיה,
בדרך כלל נכון להיום המתכננים לא לוקחים בחשבון  את נושא התהודה ובכדי לפתור את הבעיה נאלצים לעשות וויתורים אסתטיים לא מתוכננים.
ההחלטה  על החומר הנכון מורכבת משיקולים רבים :
רמת ספיגה ,שילוב אסתטי ,תקציב,זמן עבודה,
להשגת נוחות אקוסטית המחיר הנדרש לא יקר
לבתי מסחר,מסעדות,אולמות אירועים
 שדרוג אקוסטי משתלם .


כדאי להתייעץ עם רוטנברג,
אנחנו ברוטנברג לומדים את החומרים ,
בוחנים את ההצלחות והכשלים לאורך זמן
עם אלו שרכשו והשתמשו ולפי התוצאות
אנו מייעצים על חומרים ושיטות המתאימים ביותר מעל 90 שנה .
