אקוסטיקה- חסימת מעבר רעשים

אקוסטיקה למתכננים \ות אדריכלים\יות מעצבים\ות
פתרונות אקוסטיקה- חסימת מעבר רעש-
חומרים בלעדיים לרוטנברג

תאריך עדכון אחרון 9.3.2020
פתרונות אקוסטיים  במבנים מתחלקת ל 2
1. חסימת מעבר קול .
2. מניעת תהודה.


דף זה עוסק במניעת מעבר רעשים


המטרה  ---חסימת  מעבר רעש במחיצות
התקן הישראלי מגדיר הפחתת קול במחיצה  מינימום 50 dB
רעש מותר לשעה אחת לפי תקן משרד החינוך 2004 חלק 2 :
כיתות לימוד
40 dB
אולמות הרצאה
35 dB
חללים כללים
45 dB

הפתרון  ---מחיצות "בנייה יבשה"
מחיצה רב שכבתית עשויה מלוחות מסוגלת להגיע לערכי חסימה טובים יותר מקירות בלוקים וטיח.
כדי למנוע מעבר רעשים יוצרים מחיצה המשלבת
 4 סוגי חומרים :

1. חומרים דחוסים ,בעלי מסה ומשקל סגולי גבוה.
לוחות גבס ,צמנטיים
2. חומרים סופגים הבולעים ובולמים גלי קול.
מילוי החלל בין לוחות עם חומרים בולעי\בולמי רעש בגלילים,לוחות או תפזורת
3. חומרים חוצצים ויברציות ומגע בין חומרים
סרטי ספוג או שעם
4. חומרים לאיטום חריצים וחורים.
מסטיקים,מדבקות
השילוב של כל החומרים במבנה נכון יחסום ביעילות ,
כל חומר לבדו יעשה חלק מהעבודה .
חתכי קירות לבחירה

מתחת לשורות אלו 3 חתכים למחיצות פנים

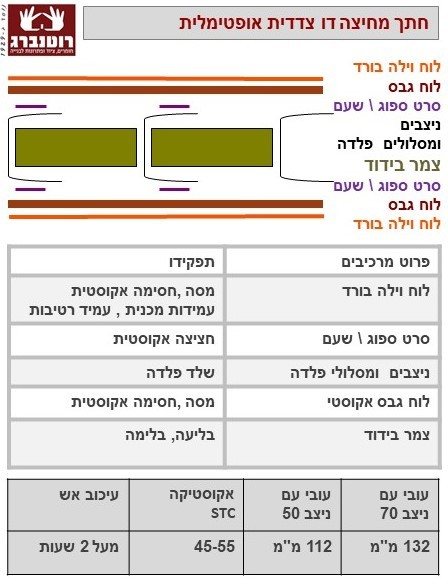

החתך ראשון- אופטימלי
מחיצה 2 לוחות מכל צד
מתאים לרעשי דיבור
בעצמה רגילה

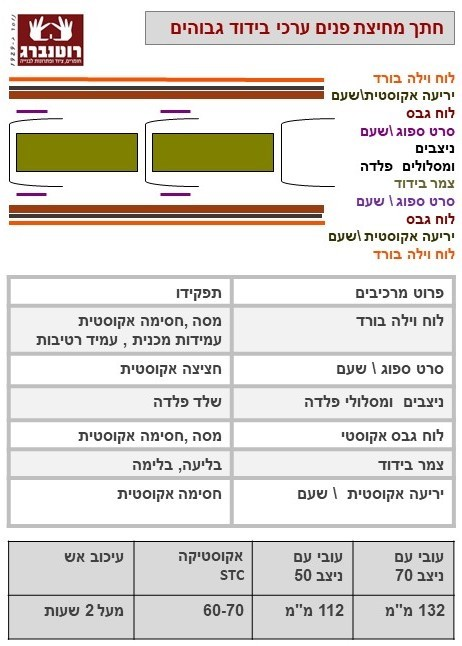

החתך השני- 2 לוחות מכל צד ויריעה אקוסטית ביניהם
לרעשים דיבור ומוזיקה בעצמה בינונית

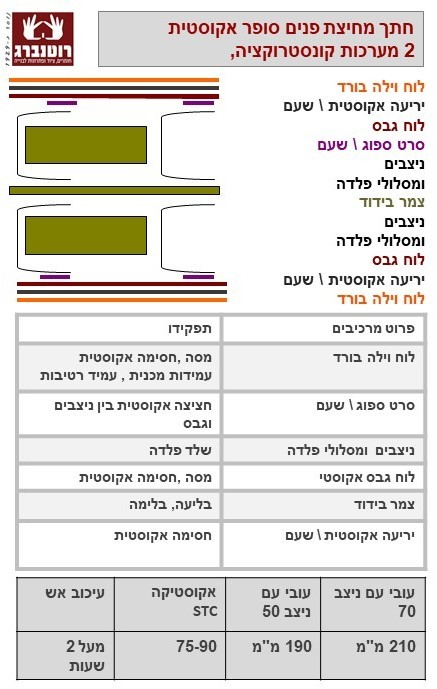

החתך השלישי- שלד כפול
לרעשים בעצמה גבוהה
בכל חתך  מצוינים 2  ערכי STC =ערך הנחתה של קולות אדם.
כשנבחר במוצרים עם התכונות הטובות יותר נקבל
את הערך הגבוה ואם נחליט על המוצרים הנחותים יותר נקבל את הערך הנמוך .
רעשי מטבח קשה מאוד להוריד = לא לתכנן קיר משותף חדר שינה-מטבח
מומלץ לעבוד עם ניצב 70 מ"מ מכיוון
שלניצב  50 מ"מ צמר בידוד בעובי 5 ס"מ לא נכנס .
1

2

3


בחירת חומרים
בחירת סרט ספוג חוצץ

מדביקים על ניצבים בשני הצדדים לחציצת מעבר ויברציות בין ניצבי הפלדה ללוחות שנוגעים בו.
שתי אפשרויות : סרט ספוג או שעם .
סרטי ספוג  שחור מיריעת פוליפרופילן מוצלבת ,תאים סגורים ,
רוחב 5 ס"מ עובי 5 מ"מ .

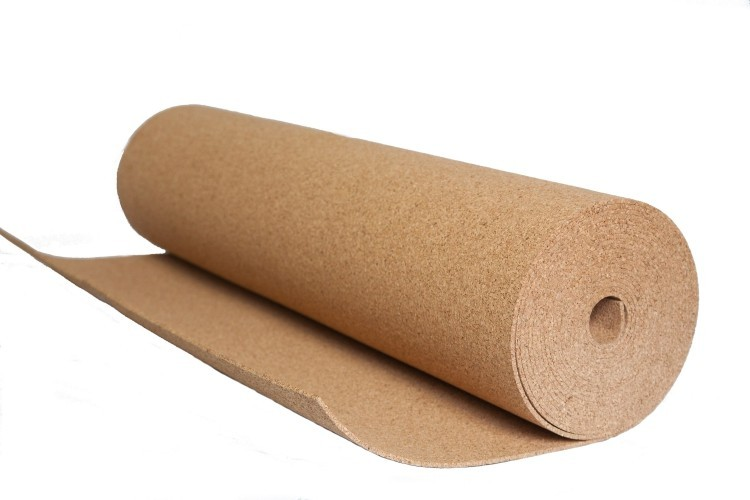

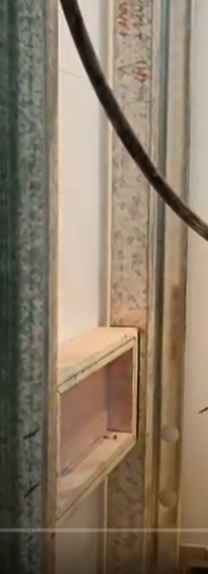

חציצה מושלמת עם יריעות שעם דחיסות 185 ק"ג למ"ק
על הניצבים או על כל השטח .

בחירת מסטיק לאיטום חריצים

יותר כבד יותר טוב
מומלצים -בסיס פוליאוריטן, MS פולימר,

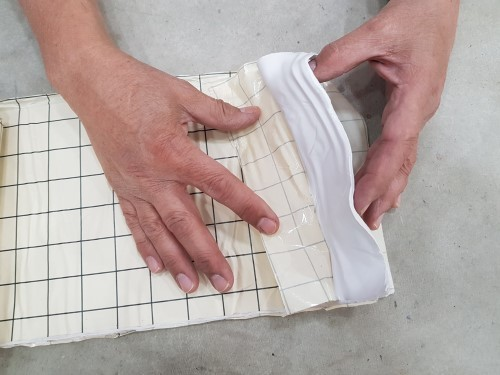

לרמה הגבוהה ביותר- מדבקות אקוסטיות  - Karma Putty
כולל עמידות אש 120 דקות,
להדבקה באחורי שקעים וכדומה.
לפרטים לחץ על אחת תמונות המוצר



בחירת לוחות

לדרישות מינימליות מתאימים
לוחות גבס לבן סטנדרטי 12.5 מ"מ
מה ההבדל ?
לוחות גבס אקוסטי - דחוסים יותר מגבס סטנדרטי לכן יעילים יותר:
גבס לבן 12.5 מ"מ = 8.6 ק"ג למ"ר ,
גבס אקוסטי בעובי זהה =  13.3 ק"ג למ"ר .
התקנת לוחות שונים בחומר ,בדחיסות  ובעובי יתנו תוצאות טובות יותר.
לוחות וילה בורד הם לוחות צמנטיים בעלי דחיסות גבוהה
משקל מ"ר בעובי 12 מ"מ = 16.6 ק"ג ,
רוטנברג מציעים
שילוב גבס עם לוחות וילה בורד
יעיל גם מבחינה אקוסטית וגם מבחינה טכנית -
וילה בורד עמיד לרטיבות,חוסן מכני גבוה,הומוגני,קרום חזק כמו של אבן גיר,לא מצופה נייר,
תוצרת ג'ימס הארדי אוסטרליה-מובילים בעולם מעל 126 שנה,
בישראל מעל 20 שנה....

לתוצאות הטובות ביותר
לוח Hardiepanel Compressed
תוצרת ג'ימס הארדי אוסטרליה
עובי 18 מ"מ דחוס במיוחד 1595 גרם\סמ"ק = 33  STC


בחירת חומר מילוי בולע \ בולם מעבר רעש

כאן הדחיסות קובעת ,כמה יותר דחוס יותר טוב .
אפשרויות מקובלות :
בגלילים החל מ 24 ק"ג  עד 36 ק"ג למ"ק
בלוחות החל מ 60 ק"ג עד 120 ק"ג למ"ק
עובי בידוד מקובל בישראל = 5 ס"מ
בארצות המערב מקובל = 7.5 - 10 ס"מ
לערבב דחיסויות משפר ביצועים,
מתקינים שני סוגים באותו חלל

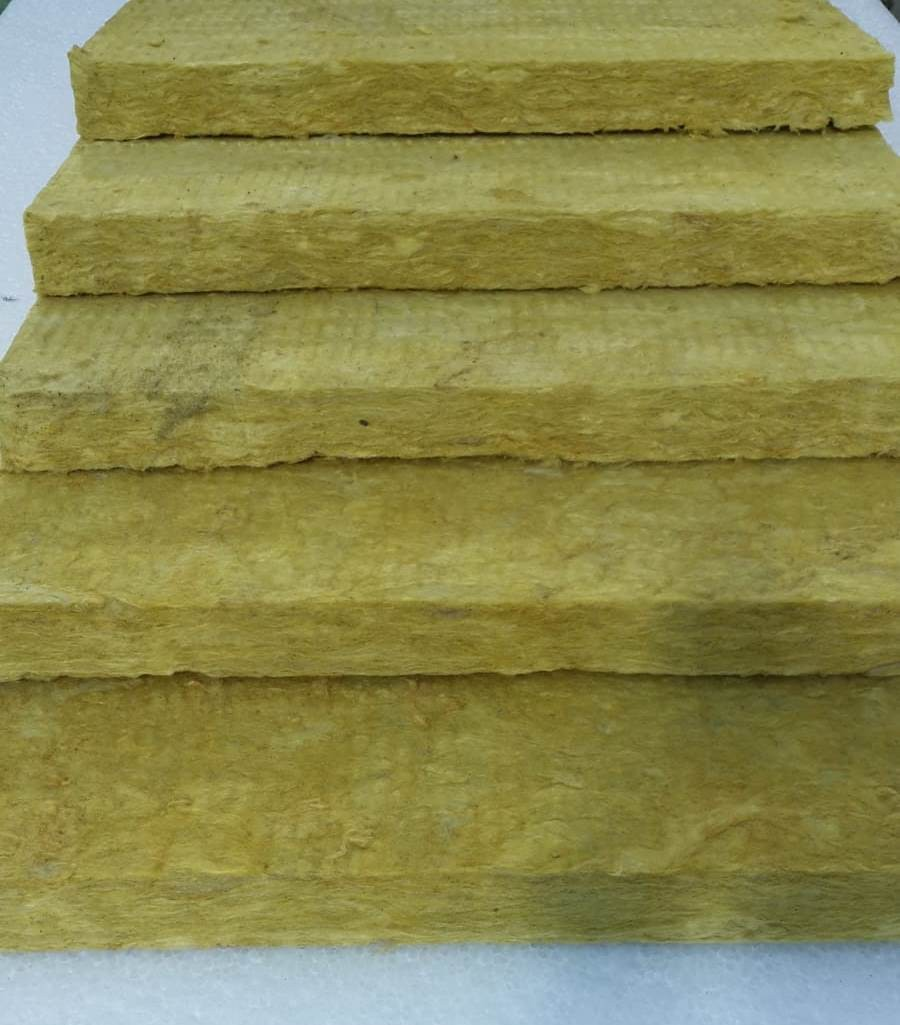

החומרים המסורתיים הם צמר זכוכית וצמר סלעים
חסרונות מרכזיים  בחומרים אלו:
מפסיקים לתפקד בלחות גבוהה,
מושבתים בעקבות הרטבה חד פעמית.
לא ידידותיים לאדם בהפרשת סיבים,אלרגיות,גירוד
לא ידידותיים לאדם ולסביבה - בזמן שריפה נשימת העשן עלולה להיות קטלנית.
רוטנברג מציעים -בידוד ירוק
ביולוז BTA - צלולוז
% 80 נייר עיתונים גרוסים עם תוספי מלחים  טבעיים :
נגד לחות,מכרסמים, עובש, חומר מעכב בעירה,
ביולוז BTA בתפזורת למילוי ידני ,בהתזה יבשה או רטובה,
דחיסות 35 ק"ג עד 70 ק"ג למ"ק

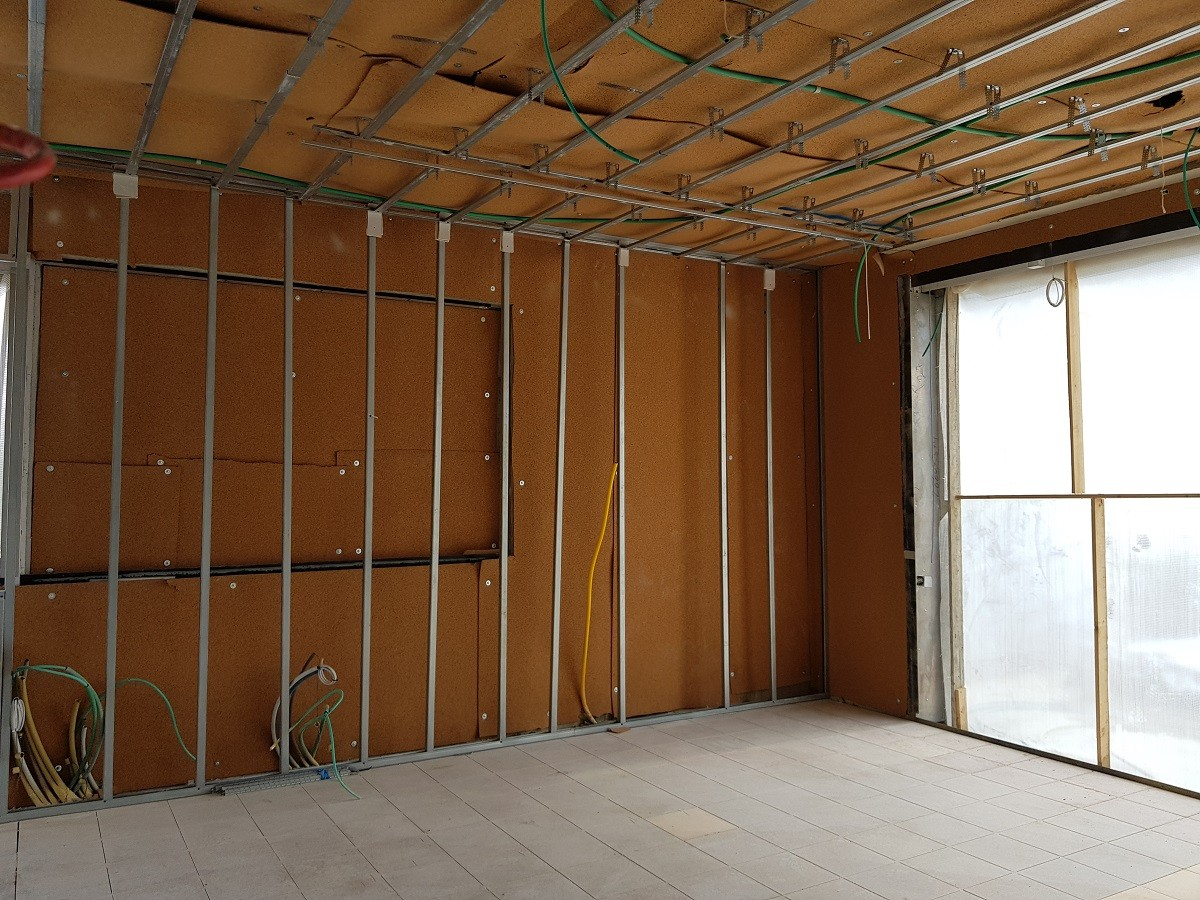

ביולוז BTA לוחות
עובי 10 ס"מ דחיסות 40 ק"ג למ"ק
עובי 5 ס"מ דחיסות 40 ק"ג למ"ק
עובי 3 ס"מ דחיסות 70 ק"ג למ"ק
תכונות החומר
הצטמקות דינמית
אין – 0
חומציות
8 PH - נמוך
שומר על פלדה מפני חלודה.
מעבר אוויר
0,4 ± 0,05 ק"ג / (מ '· h · Pa )
חדירות אדי מים
0.35 ± 0.05 מ"ג / (מ '· h · Pa))
מאזן לחות

עד 80% רטוב- מתייבש חוזר למצבו ותכונותיו.
מאפשר מעבר אדים.
חומרים טבעיים לא מכילים אלרגאניים.
ניתן לשימוש חוזר
חומר ירוק ירוק
לתעודת בדיקה
מאפייני אש לפי ת"י 755

לחץ כאן


תכונות אקוסטיות
בלימת מעבר קול חומר בלבד
38 dB
הנחתת מעבר קול
עם 3 לוחות גבס
60 dB


יתרונות
עמידות ללחות - צלולוז לא נפגע מאירוע מים חד פעמי,
מתייבש וחוזר לתפקוד מלא, בניגוד לחומרים מינרליים שלאחר אירוע לחות חד פעמי מפסיק לתפקד.
לא פולט סיבים מסוכנים לנשימה.
ידידותי לאדם-לא מגרד ולא גורם לאלרגיות.
לא פולט רעלים קטלניים בזמן שריפה.
ניתן לשימוש חוזר ולמיחזור.
בעל יתרונות בולטים בתכונות תרמיות


תפזורת או לוחות
היתרון של תפזורת = מילוי מלא ומוחלט של חללים ,
מינימום רוחב ניצב להתזה יבשה  = 70 מ"מ .



דגשים להקפדה לביצוע מחיצות
איטום
כמו למים- חור קטן מעביר את כל הקול
נקודות תורפה- מפגשים עם רצפה,תקרה,קיר צמוד.
חציצת ויברציות
חשוב שחומרים קשים לא יגעו אחד בשני.



לסיכום
הרעשים בעולמנו גברו עד מאוד, המודעות לנזקי רעש גדלה .
כדי לכבד את שמנו ואת מזמין העבודה עלינו להתחשב ולתכנן נוחות אקוסטית מיטבית.
עובי מחיצה מינימלית  = 112  מ"מ , מחיצה עבה יותר טובה יותר,מרווח אוויר גם הוא משפר.
ההחלטה  על החתך  המתאים  והחומרים תלויה בשטח שאנחנו מקציבים לטובת עובי המחיצה ובתקציב .



כדאי להתייעץ עם רוטנברג,
אנחנו ברוטנברג לומדים את החומרים ,
בוחנים את ההצלחות והכשלים לאורך זמן
עם אלו שרכשו והשתמשו ולפי התוצאות
אנו מייעצים על חומרים ושיטות המתאימים ביותר מעל 90 שנה .
