מחיצות אקוסטיות - המדריך המלא

מחיצות פנים חוסמות רעש


מדריך מחיצות אקוסטיות

איך בונים מחיצה אקוסטית מפחיתה רעשים?

עדכון אחרון בתאריך   16.10.2023

כוונת המדריך
לתת מידע חיוני שיעזור לך להחליט על הרכב
מחיצה בעלת תכונות אקוסטיות
בסעיף ד'- 3 חתכים לבחירתך
כוללים תחשיבי כמויות ותמחירים.

מחיצות אקוסטיות להפחתת רעש

תוכן - ראשי פרקים
א. גורמים משפיעים על התוצאה
ב. מבחר חומרי בידוד אקוסטי לחסימת רעשים ברוטנברג
ג. בחירת לוחות לבניית מחיצות אקוסטיות
ד. חתכי מחיצות פנים - אפשרויות לבחירה.
במבנים הבנויים בשיטות בנייה עם לוחות  ניתן להגיע
לרמות גבוהות יותר
של הורדת מעבר רעשים יותר מאשר קירות בלוקים ובטון.


למדריך מקוצר
לחץ כאן
או על הסמיילי


לחסימת מעבר רעש נדרשים  3 סוגי חומרים :
1. חומר חוסם -
כמה שיותר דחוס יותר חוסם,
2. חומר בולע -
צמר כמה שיותר כבד בולם יותר.
3. מניעת ויברציות- קומפריבנד \ שעם \גומי\יריעה אקוסטית


אגורמים משפיעים ודגשים

1. מסה של מערכת הקיר
 חומר דחוס ועבה יותר חוסם יותר
2. עובי של המחיצה
ככל שתהייה עבה  יותר תחסום יותר טוב מעבר רעשים.
3. סוג השלד
א. שלד עץ טוב יותר (העץ סופג ויברציות  טוב יותר ממתכת),
ב. מערכת שלד כפולה (שתי קונסטרוקציות אחת ליד השנייה) מונעות מעבר רעשים וויברציות טוב יותר.
4. צמר בידוד
 ככל שיהיה כבד יותר יבלום יותר רעשים

5. מניעת מעבר ויברציות
מניעת מגע בין חלקי השלד - ככל שהחלקים הקשיחים יגעו אחד בשני יעברו רעשים לדוגמה- מגע בין לוחות גבס לשלד ,.
6איטום מוחלט כמו למים.
נקודות תורפה -מפגשים של המחיצה עם רצפה,
תקרה וקירות שכנים.

מחיצה אקוסטית עם לוחות וילה בורד

בהמשך בסעיף ד -
 3 חתכי מחיצות לבחירתך
כולל תחשיבי כמויות ומחירים


ב. מבחר החומרים לבניית מחיצה אקוסטית

1. חומרי בידוד בולעים ובולמים מעבר קול .
כמה יותר דחוס יותר טוב,

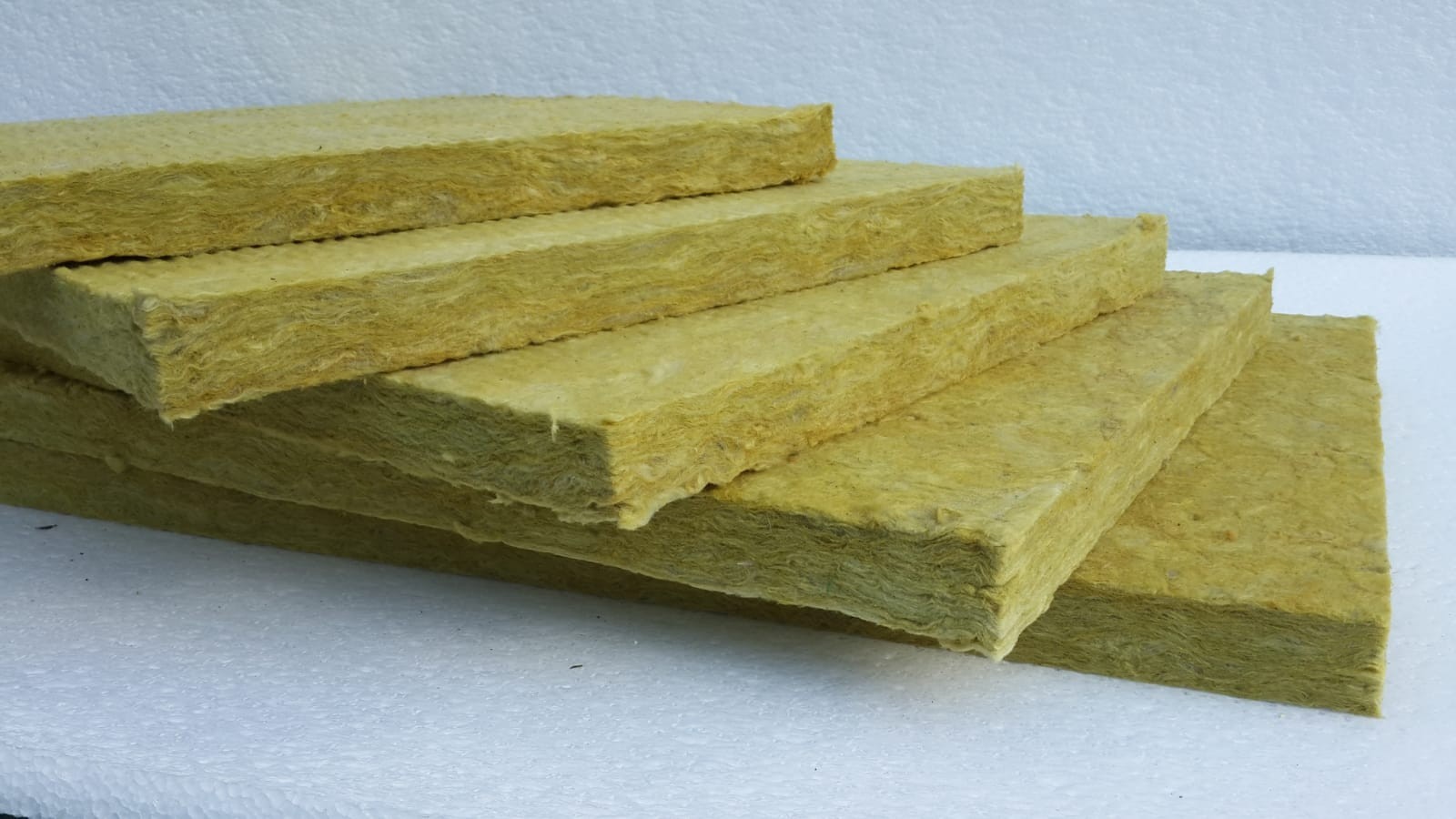

צמר סלעים

צמר סלעים לבניית מחיצות אקוסטיות

חומר לבידוד וותיק ומקובל בעולם ,מקורו בסלע,
צבע חום צהוב  ,
לוחות עובי סטנדרטי 5 ס"מ .
מגיע ברמות דחיסות שונות נמדד בק"ג למ"ק .
 80 ק"ג , 100 ק"ג, 120 ק"ג,
ככל שיהיה כבד יותר טוב יותר לבליעה ובלימה.
יתרונות: תכונות בידוד אקוסטי טובות בתדירויות נמוכות  ,
חסרונות:   מגרד בעבודת היישום, יקר.
רעיל בשריפה.
למידע ומחירים
צמר סלעים
לחץ כאן או על התמונה


צמר זכוכית  מינרלי

צמר אדמה

צמר חדשני מבוסס על שימוש בחומרי הדבקה מתחדשים,
לא מגרד חסר ריח .רמה נמוכה מאוד של אבק,
רעיל בשריפה .
מגיע בגלילים
רמת דחיסות לאקוסטיקה  | 24 ק"ג | 36 ק"ג
למידע ומחירים
צמר מינרלי קנאופ
לחץ כאן או על התמונה


בידוד ירוק

מחיצות אקוסטיות מחומרים ירוקים

חומרי בידוד טבעי מצמחים , עם תכונות אקוסטיות טובות.
מקובלים בשימוש בעולם המערבי
משקל 37 ק"ג למ"ק
יתרונות - התנהגות עם לחות ,ידידותי לאדם, לא מגרד,
לא מרעיל בשריפה.


למידע ומחירים
לחץ כאן
 או על התמונה



2. חומרי בידוד חוסמים  מעבר קול .

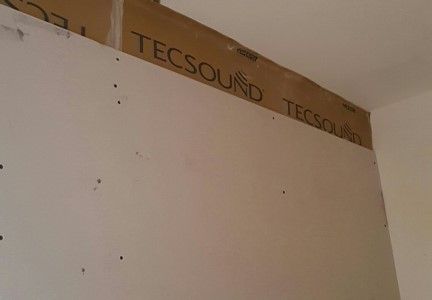

יריעה אקוסטית טקסאונד - חוסמת מעבר רעש

יריעה טקסאונד

יריעה מדור החלל עשויה מחומרים מרוכבים
(תחליף ליריעת עופרת).
חוסמת מעבר רעשים.
עובי 2.5 מ"מ משקל 5 ק"ג למ"ר עם דבק  ,
או עובי 5 מ"מ משקל 10 ק"ג למ"ר עם דבק
 או  14.5 מ"מ יריעה עם צמר ,משקל 7.5 ק"ג למ"ר
יתרונות : חסם רעשים מעולה ,קל להתקנה.
למידע ומחירים
יריעות טקסאונד
לחץ כאן או על התמונה


3. חומרי בידוד חוצצים ומונעים מעבר ויברציות

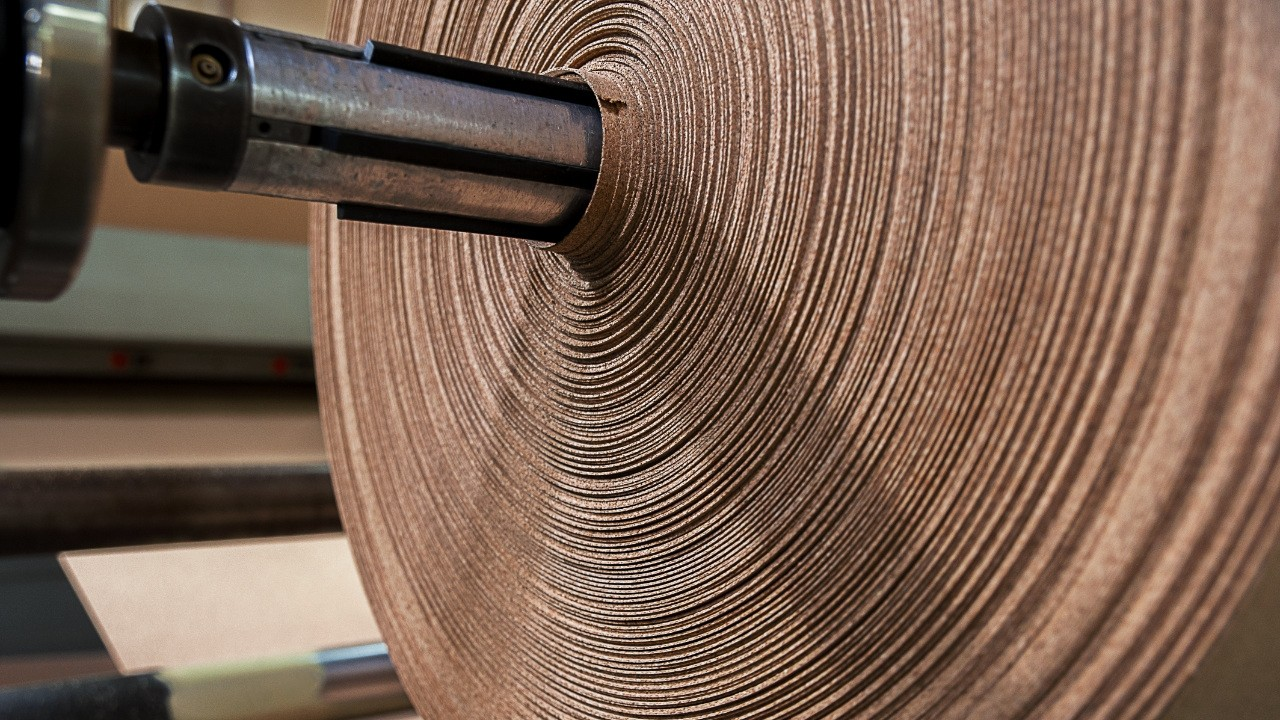

שעם
שעם הוא אבי האקוסטיקה , מעולה לספיגת ויברציות ,
עובי - 6-10 מ"מ
התקנה עם מצמדים \ ברגים  או  דבק מגע .
יתרונות - חומר טבעי ,קל להתקנה,
מעולה לחציצה בין אלמנטים,

למידע על שעם
לחץ על התמונה
קומפריבנד
קומפריבנד דביק
סרט ספוג משמש לחציצה בין אלמנטים וע"י כך הפחתה
של מעבר ויברציות.
שימושים
מתחת למסלולים, על גבי ניצבים,
מדביקים  על גבי ניצבים לפני חיבור לוחות גבס.
ובכל מקום שיש מגע
בין שני אלמנטים קשיחים שעלולים ל"צקצק"
למידע ומחירי
קומפריבנד לחציצת
מעבר ויברציות
לחץ כאן או על התמונה



ג. איזה לוחות לבחור
ככל שמשקלו הסגולי של הלוח גדול יותר
הוא מונע טוב יותר מעבר רעשים.
מומלץ שילוב של שני סוגי חומרים -
למשל- לוח גבס רגיל, לוח גבס אקוסטי,
לוח OSB , MDF או וילה בורד
מומלץ שכל לוח יהיה עובי שונה .

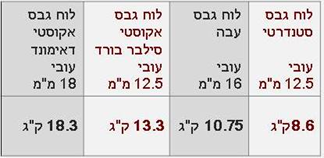

 משקל למ"ר לוחות גבס וגבס אקוסטי

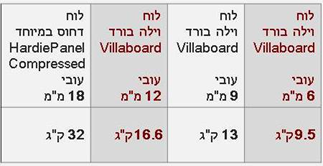

משקל למ"ר לוחות ג'ימס הארדי




השאיפה להתקין כמה יותר שכבות של
לוחות בעלי מסה גבוהה ,עובי שונה ,
דחיסות שונה ,עשויים מחומרים שונים,


איזו רמה לדרוש ??

ערך המינימום הנדרש לפי התקן  Rw =53


מערכות קיר עם לוחות מסוגלות להגיע  לערכים אקוסטיים גבוהים יותר מקירות בטון \בלוקים.



ד. חתכי מחיצות אקוסטיות


הסבר לחתכים
בכל חתך ובתמחירים מצוין ערך STC
Sound Transmission Class
שהוא מראה את כמות  הפחתת הרעש של מחיצה.
כשנבחר במוצרים עם התכונות הטובות יותר נקבל
את הערך הגבוה המופיע בנתוני החתך
 ואם נחליט על המוצרים הנחותים יותר נקבל את הערך הנמוך .
כדי להחליט איזה חתך מתאים לנו עלינו לדעת כמה דציבלים להוריד כדי להגיע למצב סביר .
אפשר למדוד לא מדויק עם אפליקציה,
אם לא מודדים, מעריכים לפי טבלת רעשים המופיעה ברשת.
רעשי מטבח, זרימת מים בצנרת חדר אמבטיה,
רצפת עץ קשה מאוד עד בלתי אפשרי להוריד.

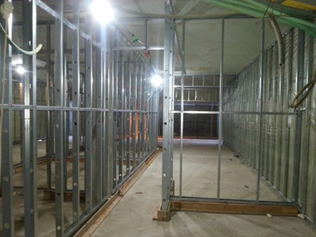

מומלץ לעבוד עם ניצב 70 מ"מ מכיוון
שלניצב  50 מ"מ הצמר בעובי 5 ס"מ לא נכנס עד הסוף .

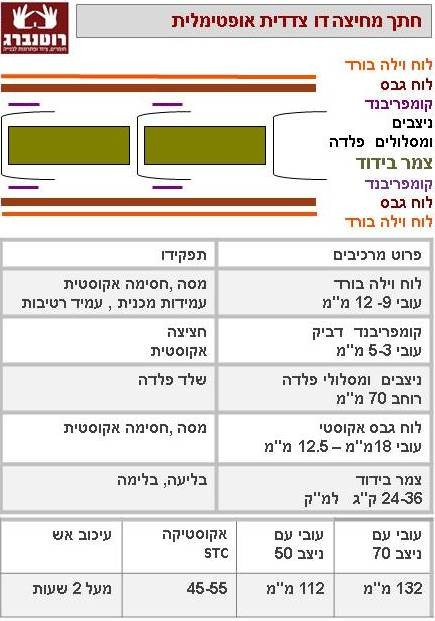

מחיצה סטנדרטית

למחירי חומר מחיצה דו צדדית  לחץ כאן
למחירי חומר  מחיצה חד צדדית  לחץ כאן

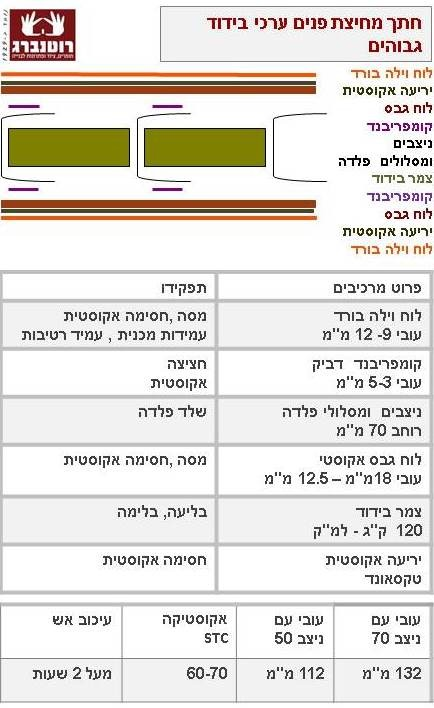

מחיצה סטנדרטית עם תוספת  יריעות חוסמות רעש

למחירי חומר מחיצה דו צדדית + יריעה אקוסטית לחץ כאן
למחירי חומר מחיצה חד צדדית + יריעה אקוסטית לחץ כאן

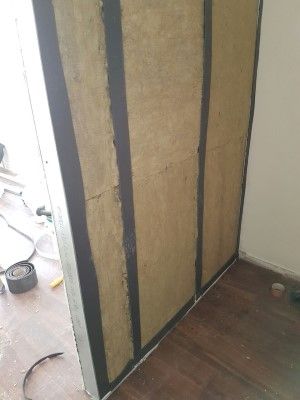

צמר בין הניצבים | קומפריבנד ע"ג הניצבים.

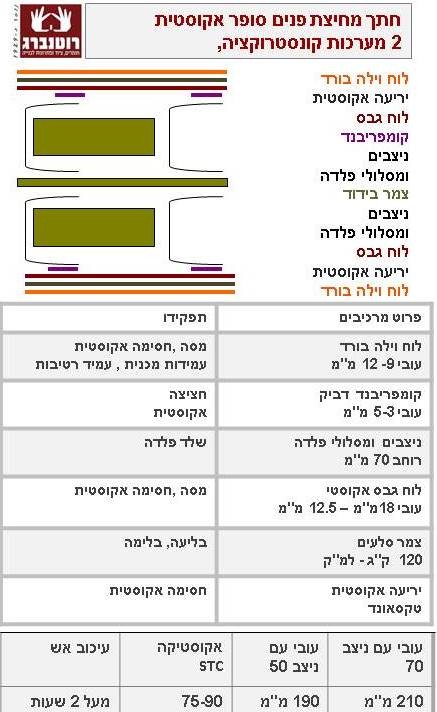

מחיצה כפולה

למחירי חומר  מחיצה דבל קונסטרוקציה, דבל קרום
לחץ כאן

 היכן שעובר אור עובר קול ,
איטום אקוסטי הוא כמו איטום למים.
אם יש חור הקול עובר דרכו.

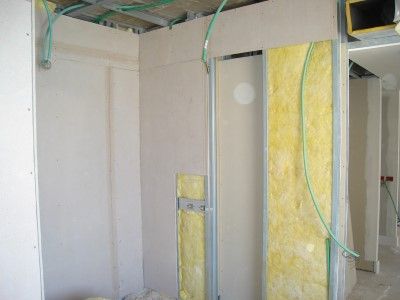

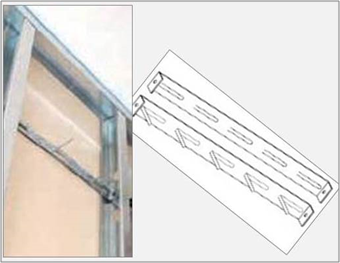

כשמשתמשים במזרוני צמר לבידוד
כדאי לקבע את הצמר עם מתלה בחלק העליון
למניעת זחילה של הצמר כלפי תחתית הקיר .


פתרון לשקעים


כדאי להתייעץ עם רוטנברג,
אנחנו ברוטנברג לומדים את החומרים ,
בוחנים את ההצלחות והכשלים לאורך זמן עם אלו
שרכשו והשתמשו ולפי התוצאות
אנו מייעצים על חומרים ושיטות המתאימים ביותר
מעל 90 שנה. .

 כל הזכויות שמורות ל-
מ.רוטנברג ובניו בע"מ
הרצליה 09-9554406

עדכון אחרון בתאריך 16.10.2023


נושאים קשורים
לחץ על השורה או על התמונה
  מחירים קשורים
לחץ על השורה או על התמונה
עודכן לאחרונה בתאריך: 16.10.2023

יתרונותיהן של מחיצות אקוסטיות כחומר בידוד מרעש

מחיצות אקוסטיות עשויות מחומרי גלם איכותייםועמידים לאורך זמן, הן מבודדות היטב רעשים ובנוסף הן יכולות לסייע בשיפור הבידוד התרמי במבנה. את המחיצות האקוסטיות אפשר לתכנן ולבנות בדחיסות שונה של חומרים, כאשר אחד מהיתרונות העיקריים של המוצר הוא השימוש בשני חומרים – חומר דוחס וחומר בולע, וכך ניתן להגיע לרמה גבוהה מאוד של הפחתת הרעשים, ולמעשה הלוחות הייעודיים מבודדים טוב יותר את הרעש בהשוואה לקירות העשויים מבלוקים ומבטון.

המחיצות האקוסטיות מונעות מעבר רעשים ומעבר של ויברציות, וככל שבוחרים בחומר בידוד דחוס יותר כך אפקט הבליעה והבלימה של מעבר הקול טוב יותר. להלן היתרונות של החומרים השונים מהם עשויות המחיצות האקוסטיות:

צמר סלעים – חומר בידוד נפוץ ובטוח לשימוש גם בסביבה הביתית. החומר עמיד לחום ואינו דליק, הוא נוח לשימוש ומלבד בידוד הרעשים הוא מספק בידוד תרמי יעיל ויכול לחסוך בעלויות המיזוג (חום וקור).

צמר זכוכית מינרלי – חומק בידוד איכותי ומתקדם יותר מאשר צמר סלעים. לצמר זכוכית מינרלי יש יכולת בידוד אקוסטית ברמה גבוהה, הוא נוח ליישום ובעל זיכרון מכני, כמו כן החומר בעל חסינות גבוהה בפני אש והוא מתאים לבידוד אקוסטי של קירות ותקרות.

בידוד ירוק – חומר בידוד טבעי העשוי מצמח הקנבוס בשילוב יוטה. חומר בידוד ירוק וטבעי מבטיח בידוד אקוסטי יעיל וטוב, החומר נפוץ ברחבי העולם המערבי, הוא ידידותי לאדם, נוח ליישום ואינו פולט רעלים בזמן שריפה.

את המחיצות האקוסטיות יש לתכנן נכון בהתאם לרמת הדציבלים שמעוניינים להפחית. אם אין אפשרות למדוד את הרעש מומלץ לעבוד עם טבלת רעשים אותה ניתן למצוא באינטרנט. המחיצות מבודדות רעשים שונים בבית ובדירה, כולל רעשים כמו זרימת מים בצנרת, רעשי מדירה צמודה של שכנים ורעשים שונים במטבח.
ההבדל בין חומרי הבידוד השונים מהן עשויות המחיצות האקוסטיות.

כאשר מעוניינים לבודד רעשים בדירה, בבית או במבנה, יש למדוד את הרעש ולאפיין את הגורמים המשפיעים על מיסוך הרעש. הגורמים המרכזיים שמשפיעים הם המסה של הקיר, עובי המחיצה, סוג החומרים לבידוד אקוסטי וסוג השלד. עדיך לתכנן ולהקים מחיצות עם שלד עץ מאחר שהעץ סופג רעשים בצורה טובה יותר משלד מתכת.

כדאי לדעת כי צמר סלעים עשוי מבזלת וסלעים, והדחיסות של החומר הין בין 80 ל-120 ק"ג, וככל שהדחיסות גבוהה יותר כך הלוח כבד יותר. צמר זכוכית מינרלי מבוסס על חומרי הדבקה מתקדמים ואיכותיים ומגיע בדחיסות של 24 ק"ג או 36 ק"ג. הבידוד הירוק עשוי מחומרים טבעיים ומגיע ברמת דחיסות של 37 ק"ג. החומר הטבעי מתמודד היטב עם לחות ואינו גורם לגירויים.

חשוב להדגיש כי ככל שהמשקל הסגולי של המחיצה האקוסטית גדול יותר כך אפקט הפחתת הרעש וגלי הקול יהיה טוב יותר. המומחים ממליצים לשלב בין חומרים כדי להשיג את הבידוד האקוסטי היעיל ביותר, וכדאי לשלב לוח גבס רגיל או אקוסטי, לוח אקוסטי מסוג MDF, לוח OSB או לוח וילה בורד, בעוביים שונים. המטרה היא לבנות ולהתקין מספר שכבות של לוחות, ביניהם מיישמים חומרים יעילים לבידוד אקוסטי, וחשוב להשתמש בלוחות בדחיסות ובמסה גבוהה, מחומרים שונים ובעובי שונה, תוך התייחסות נכונה לערך ה-STC.

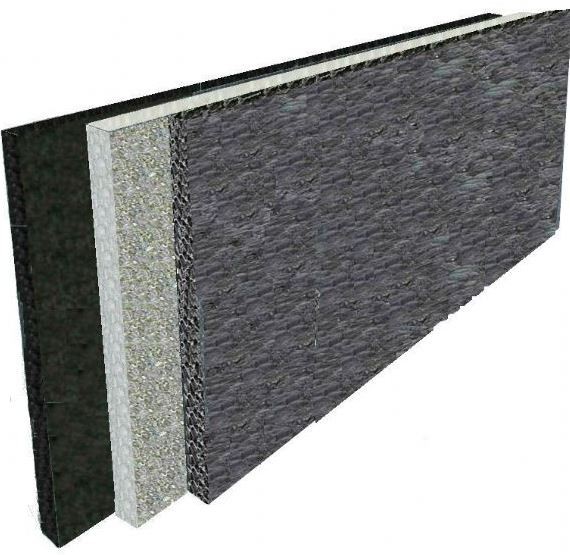

וויספר פאנל - לוח לבניית מחיצות אקוסטיות - סופג רעש עמיד בתנאי חוץ
